एएसटीएम एएसटीएम एएनएसआई फोल्डेड स्टील फ्लैंज कार्बन स्टील हब फ्लैंज आरएफ उठाया चेहरा के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | पीएफ-एफएल-SO02 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD10-USD100 each pcs |
| पैकेजिंग विवरण | धूमन प्लाई-लकड़ी के मामले |
| प्रसव के समय | सामान्य ऑर्डर के लिए 30 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक | एएसएमई बी165, ASME B16.47, एपीआई 6ए, एन 1092-1, बीएस 4504, बीएस 10, डीआईएन, जेआईएस, जीओएसटी। | सामग्री | A105, A105N, A350LF2, A182F22, F11, F56, F60, स्टेनलेस स्टील |
|---|---|---|---|
| आकार | 1/2" ((DN15)-88" ((DN2200) | प्रकार | वेल्ड नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्ड, थ्रेडेड, लैप ज्वाइंट, चश्मा, पैडल, लंबी वेल्ड नेक, स्पेसर |
| दबाव रेटिंग | वर्ग 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, P | सतह | काला, सुनहरा पीला, ठंडा जस्ती, एचडीजी. विरोधी जंग तेल |
| प्रमुखता देना | एएसएमई फोल्ड स्टील फ्लैंज,एएसटीएम फोर्ज स्टील फ्लैंज,कार्बन स्टील हब फ्लैंज |
||
उत्पाद विवरण

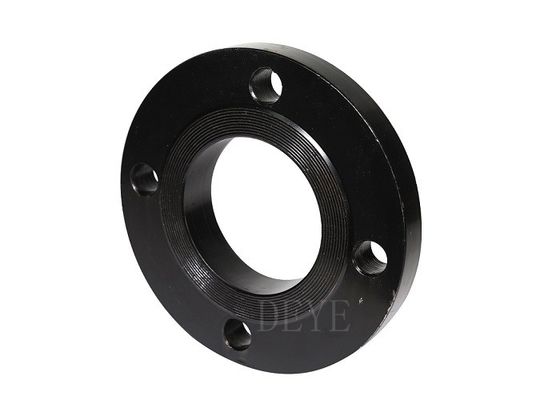

एएनएसआई एएसटीएम एएसएमई कार्बन स्टील हब फ्लैंज आरएफ उठाया चेहरा के साथ
हब स्लिप-ऑन फ्लैंग्स का उपयोग निर्मित अनुप्रयोगों में करना आसान है। ये फ्लैंग्स हब पर भराव वेल्डिंग द्वारा पाइप से जुड़े होते हैं और
पाइप के अंत में फ्लैंग्स के अंदर। ये विभिन्न आकारों और अनुप्रयोगों में उपलब्ध हैं।
हब राइज्ड फेस फ्लेन्ज का फेस राइज्ड होता है क्योंकि गास्केट की सतहों को बोल्टिंग सर्कल फेस के ऊपर उठाया जाता है।
ऊपर उठाया चेहरा पर हब फिसलन flanges पाइप के बाहरी व्यास से थोड़ा बड़ा एक आंतरिक व्यास के साथ निर्मित कर रहे हैं
उत्पाद की जानकारी/उत्पाद का वर्णन/मूल जानकारी/विशिष्ट विवरण
| उत्पाद का नाम | ASME ANSI कार्बन स्टील फ्लैंज आरएफ उठाया चेहरा के साथ | |
| प्रकार | प्लेट, वेल्डिंग नेक, स्लिप ऑन, ब्लाइंड, लैप ज्वाइंट, थ्रेडेड फ्लैंज,सॉकेट वेल्डिंग, लॉन्ग वेल्ड नेक, लॉस फ्लैंज, ओरिफिस, ब्लाइंड, कस्टमाइज्ड, | |
| चेहरा खत्म करना | आरएफ फ्लैट फेस (एफएफ), राइज्ड फेस (आरएफ), रिंग टाइप ज्वाइंट (आरटीजे) | |
| मानक | ANSI | ANSI B16.5 ASME B16.47 श्रृंखला A/B, API605, AWWAC207 |
| डीआईएन | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642, | |
| जीओएसटी | GOST 12820-80,GOST 12821-80,गोस्ट ब्लाइंड | |
| एन | EN1092-1:2002 | |
| जेआईएस | JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 | |
| बीएस | BS4504, BS10 तालिका D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| एसएबी | एसएबीएस 1123 | |
| सामग्री | ANSI | सीएस A105/एसए 105एन |
| कम तापमान सेवा के लिए स्टील्सः A 350 ग्रेड LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| स्टेनलेस स्टील SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| मिश्र धातु स्टीलः WHPY45/52/65/80/A 182 ग्रेड F 5, A 182 ग्रेड F 9, A 182 ग्रेड F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (चश्मा अंधा फ्लैंज, स्पेसर रिंग/स्पैड फ्लैंज), | ||
| डीआईएन | सीएस आरएसटी37.2;S235JR SS 304/304L,316/316L, स्टेनलेस स्टील 1.4301, 1.4404, SAF2205, SAF2507, | |
| जीओएसटी | CS CT20;16MN;SS 304/304L,316/316L | |
| एन | सीएस आरएसटी37.2;S235JR;C22.8SS 304/304L,316/316L | |
| जेआईएस | CS SS400,SF440,SS 304/304L, 316/316L | |
| बीएस | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| UNI | CSRST37.2;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| एसएबी | CSRST37.2;S235JR;Q235;SS 304/304L,316/316L | |
| दबाव | ANSI | वर्ग 150, 300, 600, 900, 1500 2500 पाउंड, एसटीडी, SCH40, SCH80, SCH160 के वेल्डेड मोटाई के साथ। SCHXXS |
| डीआईएन | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| जीओएसटी | PN6,PN10,PN16,PN25 | |
| एन | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| जेआईएस | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| बीएस | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| एसएबी | 600 केपीए,1000,1600,2500,4000 | |
| आकार | ANSI | 1/2 ′′ ′′ 60 ′′ |
| डीआईएन | DN15-DN2000 | |
| जीओएसटी | DN10-DN1600 | |
| एन | DN15-DN2000 | |
| जेआईएस | 15A-1500A | |
| बीएस | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| एसएबी | DN10-DN600 | |
| सतह | तेल काला पेंट, वार्निश, गोल्डन येलो पेंट, एंटी-रस्ट तेल, गैल्वनाइजिंग, कोल्ड और हॉट डिप गैल्वनाइज्ड आदि, जिंक कोटिंग, क्रोम कोटिंग, ब्लैक ट्रीटमेंट, एनोडाइज, पाउडर कोटिंग, दंड,पीतल का आवरणआदि। | |
विशेषताएं/विशेषताओं
•कार्बन स्टील के फ्लैंग्स का उपयोग 425 डिग्री सेल्सियस से ऊपर की सेवाओं में नहीं किया जाएगा।
•उच्च तापमान सेवाः मानक कार्बन स्टील सामग्री एएसटीएम ए 105 होनी चाहिए, एक ऐसी सामग्री जो सुरक्षित रूप से
माइनस 29 °C से 425 °C के बीच के तापमान के लिए प्रयोग किया जाता है।
•कम तापमान सेवाः शून्य से 29 डिग्री सेल्सियस से नीचे सेवा के लिए उपयोग किए जाने वाले कार्बन स्टील के फ्लैंग्स को
एएसएमई बी 31 के प्रभाव परीक्षण की आवश्यकताएं।3.
•ASTM A 350-LF2 निम्न तापमान अनुप्रयोगों के लिए मानक सामग्री होगी
•उच्च उपज सेवाः उच्च शक्ति कार्बन स्टील flanges एएसटीएम A694 एपीआई स्टैंडर्ड 5L फिट करना चाहिए
पाइप ग्रेड X42 से X65
•कम मिश्र धातु वाले स्टील के फ्लैंग्स (11/4 Cr) के लिए सामग्री ASTM A 182-F11 होनी चाहिए।
मध्यवर्ती मिश्र धातु इस्पात के फ्लैंग्स (11/2 Cr ¥ 5 Mo) को ASTM A 182-F5 होना चाहिए।
प्रौद्योगिकी/ विभिन्न प्रकार के फ्लैंज का उपयोग और स्थापना कैसे करें
वेल्डिंग गर्दन के फ्लैंग्स
वे एक बट वेल्ड कनेक्शन के माध्यम से पाइप से जुड़े हुए हैं।
प्रयोग किया जाता है जब एक्स-रे परीक्षण की आवश्यकता होती है या यदि संघों पर टोक़ अधिकतम होते हैं।
इसकी लम्बी कॉपर गर्दन तनाव वितरण को अनुकूलित करती है।
स्लिप-ऑन फ्लैंग्स
इस प्रकार के फ्लैंग्स को दो वेल्ड मोती के साथ स्थापित किया जाता है, जो पाइप को अंदर की ओर स्लाइड करते हैं।
इस प्रकार स्थापना की लागत कम है, इसलिए पाइप काटने के लिए कम सटीकता की आवश्यकता होती है।
थ्रेडेड फ्लैंग्स
वे आमतौर पर पहले से घुमावदार पाइप के साथ स्थापित होते हैं, जहां
वेल्डिंग नहीं किया जा सकता है. हम स्थापित करने के लिए अगर वहाँ उच्च हैं की सिफारिश नहीं करते
प्रणाली में दबाव परिवर्तन
लैप संयुक्त फ्लैंग्स
वे एक ओवरलैप गैसकेट पर स्लाइड करते हैं। वे आम तौर पर जहां यह है में इस्तेमाल किया जाता है
सफाई या मरम्मत के लिए विघटित करने के लिए आवश्यक।
फ्लैंग घुमाव और ड्रिलिंग संरेखण की आसानी के कारण घटता है।
.
सॉकेट वेल्ड फ्लैंग्स
इस प्रकार के फ्लैंज विशेष रूप से कम छोटे व्यास और उच्च के लिए बनाया गया है
पाइप सीट तक फ्लैंज में डाला जाता है और फिर filet है
घन के खिलाफ वेल्डेड.
अंधा फ्लैंग्स
अंधा flanges पाइप सिरों के लिए इस्तेमाल किया जाता है, और वे ऊपर से किसी भी करने के लिए बोल्ट
फ्लैंज प्रकार।
सामग्री के ग्रेडः
| एएसटीएम पदनाम |
तन्य शक्ति | प्रवाह की सीमालम्बाई में50 मिमी। | तनाव | ब्रीनेल | चार्पी-वी | |||||||
| कठोरता (HB) |
ऊर्जा J | परीक्षण तापमान oC | ||||||||||
| Ksi min. | एमपीए | Ksi min. | एमपीए | % मिन. | % मिन. | मिनट. 1 टेस्ट ट्यूब |
औसत 3 टेस्ट ट्यूब |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 अधिकतम. | ||||||
| A182 - 07 | ||||||||||||
| ग्रेड | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 अधिकतम. | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| ग्रेड | LF1 LF2 Cl. 1 LF2 Cl. 2 |
६० - ८५ 70 - 95 70 - 95 |
४१५ - ५८५ 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
197 अधिकतम. 197 अधिकतम. 197 अधिकतम. |
14 16 20 |
18 20 27 |
-29 -46 -18 |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 अधिकतम. | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | 197 अधिकतम. | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| ग्रेड | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
उत्पादन प्रक्रिया
फ्लैंग्ड स्टैंडर्ड
एएसएमई बी165
यह दुनिया भर में सबसे अधिक इस्तेमाल किया फ्लैंज मानक है। मानक में शामिल हैं
यह सेवा, सामग्री, आयामों को शामिल करता है,
यह सभी प्रकार के फ्लैंज का वर्णन करता है।
आकार 1/2 से 24 वर्ग 150#, 300#, 400#, 600#, 900# और 1500# और 1/2 से
12 ¢ वर्ग 2500#
एएसएमई बी1636
यह मानक ओरिफिस प्लेट के साथ प्रवाह माप के लिए फ्लैंग्स पर लागू होता है।
ASME B16.36 के फ्लैंग्स में न्यूनतम मोटाई को छोड़कर B16.5 के फ्लैंग्स के समान आयाम होते हैं
जो मापने के छेद की अनुमति देने के लिए बढ़ाया जाता है।
इसके अतिरिक्त दो स्लॉट और बोल्ट फ्लैंज को अलग करने और फिलामेंट को बदलने की अनुमति देते हैं।
माप प्लेट. यह 1 से 24 वर्ग 300# से 1500# तक के आकारों को कवर करती है,
और आकार 1 से 12 वर्ग 2500#।
एमएसएस एसपी-44
यह पतली मोटाई और उच्च शक्ति के लिए उपयोग किया जाने वाला मानकीकरण है।
केवल 12 से 60 वर्ग 150# से 600# और 48 वर्ग 900# तक
अंधा और वेल्डिंग गर्दन फ्लैंग्स के लिए
ASME 36 तक के साथ मेल खाती है, इसलिए वे वाल्व और
ASME के अनुसार पंप।
एएसएमई बी1647
यह मानक पूर्ववर्ती मानक को कवर करता है और इसे सामग्री के साथ पूरक करता है।
एएसएमई बी16 के दबाव और तापमान के नाम।5. एक प्रकार वर्ग के समान है
एमएसएस-एसपी44. बी प्रकार एपीआई 605 के समान है।
एएसएमई बी1620
इसमें स्टील के फ्लैंजों के लिए रिंगों के सामग्री, आयाम और चिह्न शामिल हैं
24° वर्ग 150° से 1500° और 36° वर्ग 900°।
एपीआई 6 ए
एपीआई 6 कुँए के सिर और क्रिसमस ट्री के लिए एक विनिर्देश बनाया गया है।
इसमें गोद के जोड़ों के फ्लैंग्स का मानकीकरण शामिल है, जो आयामी रूप से
ASME B16.5 के साथ प्रतिस्थापित किया जा सकता है लेकिन सभी आकारों के साथ कुछ सहिष्णुता जोड़ना।
हालांकि, जैसा कि एपीआई सामग्री अधिक प्रतिरोधी हैं, अधिकतम सेवा दबाव
एपीआई/एएसएमई संघ कम प्रदर्शन वाले फ्लैंज तक सीमित है।
EN1092-1
इस यूरोपीय मानक के लिए एक एकल श्रृंखला flanges परिपत्र स्टील के लिए आवश्यकताओं को निर्दिष्ट करता है
PN पदनाम PN 2,5 से PN 400 और नाममात्र आकार DN 10 से DN 4000 तक के फ्लैंग्स।
इस यूरोपीय मानक में फ्लैंज के प्रकार और उनके कवर, आयाम, सहिष्णुता,
थ्रेडिंग, बोल्ट के आकार, फ्लैंज जोड़ने वाले चेहरे की सतह खत्म, अंकन, सामग्री, दबाव/तापमान
क्षमताओं और फ्लैंज के अनुमानित द्रव्यमान।
इस यूरोपीय मानक के प्रयोजनों के लिए, 'फ्लैंग्स' में लपेटे हुए छोर और कॉलर भी शामिल हैं।
इस यूरोपीय मानक का उपयोग विधि के अनुसार निर्मित फ्लैंग्स के लिए किया जाता है
तालिका 1 में वर्णित गैर-गस्केट पाइप जोड़ों इस यूरोपीय मानक के दायरे से बाहर हैं।
आवेदन/उपयोग
एक फ्लैंज एक पाइपिंग बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने की एक विधि है
पानी, भाप, हवा, गैस और तेल को ले जाने के लिए प्रणाली। यह सफाई के लिए भी आसान पहुंच प्रदान करता है,
निरीक्षण, या संशोधन।
