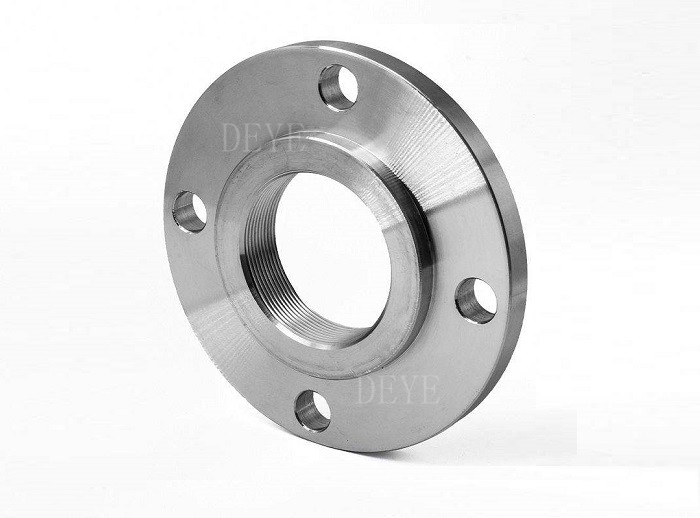

DIN En1092-1 UNI स्टेनलेस स्टील पाइप फ्लैंज के साथ PN10 PN16 PN25
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | ZJD-F-TH07 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD100 each |
| पैकेजिंग विवरण | धूमन प्लाई-लकड़ी के मामले |
| प्रसव के समय | ऑर्डर उत्पादन के लिए 25-30 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | हर महीने 200टन |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मानक | एएसएमई बी165, ASME B16.47, एपीआई 6ए, एन 1092-1, बीएस 4504, बीएस 10, डीआईएन, जेआईएस, जीओएसटी। | सामग्री | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| आकार | 1/2′′ (DN15) ~ 48′′ (DN1200) | प्रकार | वेल्ड नेक, स्लिप ऑन, ब्लाइंड, सॉकेट वेल्ड, थ्रेडेड, लैप ज्वाइंट, चश्मा, पैडल, लंबी वेल्ड नेक, स्पेसर |
| दबाव रेटिंग | वर्ग 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, P | ||
| प्रमुखता देना | UNI स्टेनलेस स्टील पाइप फ्लैंज,PN10 स्टेनलेस स्टील पाइप फ्लैंज,पीएन25 एसएस फ्लैंग्स |
||
उत्पाद विवरण
DIN EN1092-1 UNI SS PN10,PN16,PN25 के साथ फ्लैंग्स
यूरोपीय मानक EN 1092-1 ′′ पाइप के लिए फ्लैंज के बारे में ′′ स्टील फ्लैंज के लिए आवश्यकताओं को उनके नाममात्र दबाव (PN) और आयाम (DN) के आधार पर निर्धारित करता है।यह विभिन्न प्रकार के फ्लैंज और उनकी सीलिंग सतहों को परिभाषित करता है, सहिष्णुता, घन और लेबलिंग।
वेल्डिंग के लिए प्लेट फ्लैंज के लिए EN 1092-1 TYPE 01
EN 1092-1 TYPE 02 स्वेड-ऑन प्लेट कॉलर TYPE 32 के साथ ढीली प्लेट फ्लैंज के लिए
EN 1092-1 TYPE 03 स्वेड-ऑन प्लेट कॉलर के साथ ढीली प्लेट फ्लैंज के लिए TYPE 33,
EN 1092-1 TYPE 04 वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंज के लिए TYPE 34,
EN 1092-1 TYPE 05अंधा फ्लैंज या खाली फ्लैंज,
वेल्ड नेक फ्लैंज के लिए EN 1092-1 TYPE 11
वेल्डिंग के लिए हबड स्लिप-ऑन फ्लैंज के लिए EN 1092-1 TYPE 12
EN 1092-1 TYPE 13 हबड फिलाडेड फ्लैंज के लिए,
EN 1092-1 TYPE 21 LWN के लिए ′′ लंबी वेल्डिंग गर्दन या अभिन्न फ्लैंज
वेल्ड-ऑन कॉलर प्लेट के लिए EN 1092-1 TYPE 32, शॉर्ट कॉलर या लपेटा हुआ पाइप अंत के लिए EN 1092-1 TYPE 33,
वेल्ड-नेक कॉलर के लिए EN1092-1 TYPE 34
उत्पाद की जानकारी/उत्पाद का वर्णन/मूल जानकारी/विशिष्ट विवरण
| उत्पाद का नाम | DIN EN1092-1 UNI SS PN10,PN16,PN25 के साथ फ्लैंग्स | |
| प्रकार |
● स्टेनलेस स्टील के ब्लाइंड फ्लैंग्स ● स्टेनलेस स्टील के चश्मे के पलकें ● स्टेनलेस स्टील हाई हब ब्लाइंड ● स्टेनलेस स्टील से बने ओरिफिस फ्लैन्ज ● स्टेनलेस स्टील के स्लिप-ऑन फ्लैंग्स ● स्टेनलेस स्टील के सॉकेट वेल्ड फ्लैंग्स ● स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स ● स्टेनलेस स्टील के फ्लैट फ्लैंग्स ● स्टेनलेस स्टील के ढीले फ्लैंग्स ● स्टेनलेस स्टील के फिलामेंट्स ● स्टेनलेस स्टील के लैप जॉइंट फ्लैंग्स ● स्टेनलेस स्टील रिड्यूसिंग थ्रेडेड ● स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स सीरीज ए या बी ● स्टेनलेस स्टील के स्क्वायर फ्लैंग्स ● स्टेनलेस स्टील के ग्रूव और लैंग्वेज फ्लैन्ज ● स्टेनलेस स्टील के स्पेड फ्लैंग्स ● स्टेनलेस स्टील का बना हुआ फ्लैंज ● स्टेनलेस स्टील के ऊपर उठे हुए चेहरे के फ्लैंग्स ● स्टेनलेस स्टील के आरटीजे फ्लैंग्स ● स्टेनलेस स्टील पाइप फ्लैंज स्पेसर रिंग |
|
| चेहरा खत्म करना | फ्लैट फेस (FF), रिवाइज्ड फेस (RF), रिंग टाइप ज्वाइंट (RTJ), LM, TF,GF | |
| सामग्री | ANSI | स्टेनलेस स्टील SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| मिश्र धातु स्टीलः WHPY45/52/65/80/A 182 ग्रेड F 5, A 182 ग्रेड F 9, A 182 ग्रेड F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (चश्मा अंधा फ्लैंज, स्पेसर रिंग/स्पैड फ्लैंज), | ||
| कम तापमान सेवा के लिए स्टील्सः A 350 ग्रेड LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| सामान्य उपयोगः CS A105/SA 105N | ||
| डीआईएन | SS 304/304L, 316/316L, स्टेनलेस स्टील1.4301, 1.4404, SAF2205, SAF2507,CS RST37.2;S235JR | |
| जीओएसटी | SS 304/304L,316/316L CS CT20;16MN; | |
| एन | SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8 | |
| जेआईएस | SS 304/304L, 316/316L CS SS400,SF440, | |
| बीएस | SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| UNI | C SS 304/304L,316/316L SRST37.2;S235JR;C22.8;Q235 | |
| एसएबी | 304/304L,316/316L CSRST37.2;S235JR;Q235 | |
| दबाव | ANSI | वर्ग 150, 300, 600, 900, 1500 2500 पाउंड, Sch10s, SCH40s, SCH80s, SCH160s के वेल्डेड मोटाई के साथ। SCHXXS |
| डीआईएन | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| जीओएसटी | PN6,PN10,PN16,PN25 | |
| एन | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| जेआईएस | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| बीएस | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| एसएबी | 600 केपीए,1000,1600,2500,4000 | |
| आकार | ANSI | 1/2 ′′ ′′ 60 ′′ |
| डीआईएन | DN15-DN2000 | |
| जीओएसटी | DN10-DN1600 | |
| एन | DN15-DN2000 | |
| जेआईएस | 15A-1500A | |
| बीएस | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| एसएबी | DN10-DN600 | |
| सतह | तेल काला पेंट, वार्निश, गोल्डन येलो पेंट, एंटी-रस्ट तेल, गैल्वनाइजिंग, कोल्ड और हॉट डिप गैल्वनाइज्ड आदि, जिंक कोटिंग, क्रोम कोटिंग, ब्लैक ट्रीटमेंट, एनोडाइज, पाउडर कोटिंग, दंड,पीतल का आवरणआदि। | |
फ्लैंग्स विनिर्देश और विभिन्न प्रकार
ASME/ANSI B16. 5:
वेल्डिंग नेक FL एंज, स्लिप FL एंज. अंधा फ्लैंग. उच्च हब अंधा फ्लैंग.
सॉकेट वेल्ड फ्लेंज, लैपजॉइंट फ्लेंज, थ्रेडेड फ्लेंज, रिंग टाइप फ्लेंज
दबाव वर्गः 150.300,400. 600.900,1500,2500
एएसएमई/एएनएसआई B16.47
वेल्डिंग नेक फ्लैंज, ब्लाइंड फ्लैंज।
दबाव वर्गः 75,150. 300, 400.600,900
एएसएमई/एएनएसआई बी1636:
ORIFICE फ्लैंग वेल्डिंग नेक FL ANGE, स्लिप फ्लैंग, थ्रेडेड फ्लैंग।
दबाव कैसः 300, 400,600,900, 1500,2500
AWWAC207
AWWA मानक स्टील रिंग फ्लैंग्स, वर्ग B* (86 psi)
AWWA मानक स्टील रिंग फ्लैंग्स, वर्ग D* (175-150psi)
एडब्ल्यूडब्ल्यूए मानक स्टील हब फ्लैंग्स, वर्ग डी* (175-150 पीएसआई)
एडब्ल्यूडब्ल्यूए मानक स्टील हब फ्लैंग्स, वर्ग ई* (275 पीएसआई)
AWWA मानक स्टील रिंग फ्लैंज, वर्ग E* (275psi), अंधा फ्लैंज 275PSI
AWWA मानक स्टील रिंग फ्लैंज, वर्ग F* (300psi), अंधा फ्लैंज 300PSI
एमएसएस-एसपी-44
ANSI B16.47 SERIES A के लिए वेल्डिंग गर्दन फ्लैंग, अंधा फ्लैंग
दबाव वर्गः 75,150. 300, 400.600,900
JIS B2220/B2291:
वेल्डिंग नेक फ्लैन्ज, स्लिपोन हब फ्लैन्ज स्लिपोनप्लेट फ्लैन्ज, फ्लैन्ज बंद,
स्क्वायर फ्लेन्ज.
दबाव वर्ग:5K.10K 16K 20K 30K
BS4504SEC31
वेल्डिंग नेक फ्लैंग्स (111/134). हब स्लिप फ्लैंग्स (112),
हब्ड थ्रेडेड फ्लैंग्स (113), लैप्ड पाइप एंड फ्लैंग्स (133) प्लेट फ्लैंग्स (101)
ढीली प्लेट फ्लैंग (102) वेल्ड-नेक फ्लैंग के साथ ढीली प्लेट (104). खाली फ्लैंग
(105) ।
दबाव वर्गः PN2.5 से PN 40
BS1560:
सोकेट वेल्डिंग फ्लैंग स्लिप-ऑन बॉस फ्लैंग ब्लाइंड FL ANGE,
स्क्रू बॉस फ्लैंग, लैप्ड फ्लैंग।
दबाव वर्गः 150,300,400,600,900, 1500,2500
बीएस 10:
वेल्डिंग नेक FL ANGE. PL ATE स्लिप-ऑन फ्लैंग्स.
स्लिप बॉस फ्लैंग, ब्लाइंड फ्लैंग।
तालिका: डी.ई, एफ, एच
डिन फ्लैंगः
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
पीएन 6 से पीएन 320 तक का दबाव
AFNOR NFE 29-203:
प्लेट फ्लैंग (01), ढीला PL ATE फ्लैंग (02,03.04) अंधा फ्लैंग (05)
वेल्डिंग नेकफ्लैंज (111), हब्ड स्लिप ऑन फ्लैंज (12) स्क्रूड फ्लैंज (13).
हबड सॉकेट वेल्डिंग फ्लैंग्स ((१४),लौस हबड फ्लैंग्स ((१५),
एकात्मिक फ्लैंग (211)
दबाव वर्गः ISO- PN 2.5TO PN420
EN 092-1.
प्लेट फ्लैंज SO (Type 01) LOOSE प्लेट फ्लैंज (Type02, 04) अंधा फ्लैंज (Type 05)
वेल्डिंग नेक फ्लैंज (प्रकार 11), हबड स्लिप ऑन फ्लैंज (प्रकार 12), स्क्रू फ्लैंज (प्रकार 13),
एकीकृत फ्लैंज (प्रकार 21)
दबाव वर्गः PN2.5 से PN100
ASME/ANSI B16.9/MSS SP-43: स्टब एंड. प्रकारः A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,गोस्ट ब्लाइंड
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
प्रौद्योगिकी/ विभिन्न प्रकार के फ्लैंज का उपयोग और स्थापना कैसे करें
वेल्डिंग गर्दन के फ्लैंग्स
वे एक बट वेल्ड कनेक्शन के माध्यम से पाइप से जुड़े हुए हैं।
प्रयोग किया जाता है जब एक्स-रे परीक्षण की आवश्यकता होती है या यदि संघों पर टोक़ अधिकतम होते हैं।
इसकी लम्बी कंक्रीट गर्दन तनाव वितरण को अनुकूलित करती है
स्लिप-ऑन फ्लैंग्स
इस प्रकार के फ्लैंग्स को दो वेल्ड मोती के साथ स्थापित किया जाता है, जो पाइप को अंदर की ओर स्लाइड करते हैं।
इस प्रकार स्थापना की लागत कम है, इसलिए पाइप काटने के लिए कम सटीकता की आवश्यकता होती है।
थ्रेडेड फ्लैंग्स
वे आमतौर पर पहले से घुमावदार पाइप के साथ स्थापित होते हैं, जहां
वेल्डिंग नहीं किया जा सकता है. हम स्थापित करने के लिए अगर वहाँ उच्च हैं की सिफारिश नहीं करते
प्रणाली में दबाव परिवर्तन
लैप संयुक्त फ्लैंग्स
वे एक ओवरलैप गैसकेट पर स्लाइड करते हैं। वे आम तौर पर जहां यह है में इस्तेमाल किया जाता है
सफाई या मरम्मत के लिए विघटित करने के लिए आवश्यक।
फ्लैंग घुमाव और ड्रिलिंग संरेखण की आसानी के कारण घटता है।
.
सॉकेट वेल्ड फ्लैंग्स
इस प्रकार के फ्लैंज विशेष रूप से कम छोटे व्यास और उच्च के लिए बनाया गया है
पाइप सीट तक फ्लैंज में डाला जाता है और फिर filet है
घन के खिलाफ वेल्डेड.
अंधा फ्लैंग्स
अंधा flanges पाइप सिरों के लिए इस्तेमाल किया जाता है, और वे ऊपर से किसी भी करने के लिए बोल्ट
फ्लैंज प्रकार।
स्टेनलेस स्टील सामग्री है कि आम तौर पर इस्तेमाल किया
सामग्री ग्रेडः रासायनिक संरचना
| एएसटीएम डिजाइन | % अधिकतम में विश्लेषण। | |||||||
| सी | एमएन | हाँ | पी | एस | सीआर | नि | मो | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 1900 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 1200 |
2.00 - 300 2.00 - 300 |
| एएसटीएम डिजाइन | तन्य शक्ति | प्रवाह की सीमालम्बाई में50 मिमी। | तनाव | ब्रीनेल | चार्पी-वी | |||||
| कठोरता (HB) |
ऊर्जा J | परीक्षण तापमान oC | ||||||||
| Ksi min. | एमपीए | Ksi min. | एमपीए | % मिन. | % मिन. | मिनट. 1 टेस्ट ट्यूब |
औसत 3 टेस्ट ट्यूब |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
रासायनिक संरचना%
| C≤ | Si ≤ | Mn≤ | पी ≤ | S ≤ | सीआर | नि | मो | कु | एन |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
शारीरिक प्रदर्शन
| परीक्षण आइटम | परीक्षण तापमान. | प्रदर्शन | मानक डेटा |
| तन्य शक्ति | कमरे का तापमान। | उपज शक्ति s≥ | 450 एमपीए |
| तन्य शक्ति h ≥ | 620 एमपीए | ||
| लम्बाई % > | 25 | ||
| क्षेत्रफल में कमी=> | / | ||
| प्रभाव मूल्य KV ((J) | कमरे का तापमान। | पक्षीय | / |
| ब्रिनेल कठोरता | कमरे का तापमान। | ≤ | 290 |
| रॉकवेल कठोरता | कमरे का तापमान। | ≥ | / |
SAF2507 ((UNS32750)
रासायनिक संरचना%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | सीआर | नि | मो | Cu≤ | एन |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
शारीरिक प्रदर्शन
| परीक्षण आइटम | परीक्षण तापमान. | प्रदर्शन | मानक डेटा | |
| खिंचाव | कमरे का तापमान। | उपज शक्ति | Ø≤55 Rm≥ | 550 एमपीए |
| Ø > 55 Rm≥ | 515 एमपीए | |||
| तन्य शक्ति | Ø≤55 R0.002 ≥ | 800 एमपीए | ||
| Ø >55 R0.002≥ | 760 एमपीए | |||
| लम्बाई A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| ब्रिनेल कठोरता HB | कमरे का तापमान। | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
फ्लैंज उत्पादन प्रक्रिया/निर्माण प्रक्रिया
आवेदन/उपयोग
फ्लैंज एक पाइप प्रणाली बनाने के लिए पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने का एक तरीका है ताकि पानी, भाप, हवा, गैस और तेल को पहुंचाया जा सके। यह सफाई के लिए आसान पहुंच भी प्रदान करता है,निरीक्षण, या संशोधन।
शिपमेंट के लिए फ़्लैंज फ़ोटो
स्लिप ऑन फ्लैन्ज, CL150LBS, थ्रेड फ्लैन्ज, 1500LBS आरजे फ्लैन्ज, CL2500LBS वेल्ड नेक फ्लैन्ज आदि
