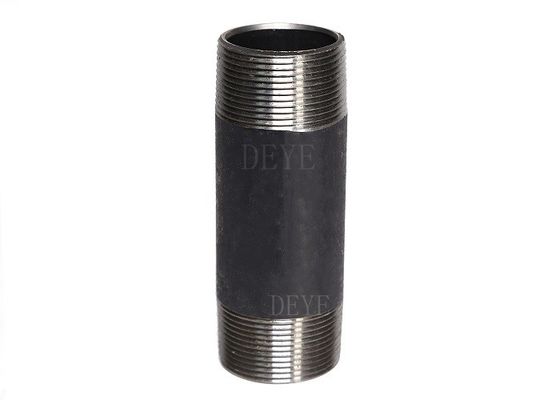

सीएस ब्लैक स्टील बैरल निप्पल विथ स्टड Sch.40 XH Sch.80 Sch.160 XXH
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | DY-NIP-C01 निपल सॉकेट |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 100 पीसीएस |
| मूल्य | USD0.5-USD3 each |
| पैकेजिंग विवरण | कार्टन बॉक्स+ पैलेट |
| प्रसव के समय | स्टॉक वस्तुओं के लिए 7 दिन, नई उत्पादित वस्तुओं के लिए 30 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | एक महीने में 100000 पीसी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| धागा | एएनएसआई बी1.20.1 डीआईएन 2999, आईएसओ 7/1, आईएसओ 228, एनपीटी, बीएसपीटी, बीएसपी | मोटाई | Sch20, sch40, Sch80, Sch120, Sch160,xs, xxs, अनुकूलित |
|---|---|---|---|
| आकार | 1/4" से 6" 8एमएम-डीएन150एमएम | लम्बाई | 1/2"-12" 15 मिमी-300 मिमी, अनुकूलित के अनुसार लंबा |
| सामग्री | A106GR.B, A53GR.B, API5L GR.B स्टेनलेस स्टील | सतह | काला, सैंडब्लास्ट, अचार, एंटी-रस्ट ऑयल, जिंक लेपित, जस्ती। |
| प्रमुखता देना | स्टील निप्पल सॉकेट,Sch.40 XH निप्पल सॉकेट,Sch.160 XXH बैरल पाइप निप्पल |
||
उत्पाद विवरण
सीएस ब्लैक स्टील बैरल निप्पल के साथ Std. Sch. 40, XH Sch. 80, Sch. 160, XXH
सीमलेस निप्पल
ब्लैक एंड गैल्वनाइज्ड स्टील निप्पल्स के साथ Std. Sch. 40, XH Sch. 80, Sch. 160, XXH
लागू विनिर्देश
ASTM A733
(खास पाइप आयामों के लिए नीचे दिए गए चार्ट को देखें)
मानक एनपीटी कॉपरड पाइप थ्रेड्स के अनुसार एएनएसआई बी 1.20.1 विनिर्देश
वेल्डेड पाइप निप्पल
ब्लैक एंड गैल्वनाइज्ड, स्टड. स्च. 40, एक्सएच स्च. 80
सामग्री
ASTM A53 पाइप स्टील के लिए मानक विनिर्देश, काला,
जस्ती, गर्म डुबकी, जिंक लेपित, वेल्डेड
नोटः दोनों वेल्डेड निपल्स और निर्बाध निपल्स ith किसी भी बिंदु पर न्यूनतम दीवार मोटाई निर्दिष्ट नाममात्र दीवार मोटाई से अधिक 10% और 3 1⁄2% से कम नहीं होना चाहिए
उत्पाद की जानकारी/उत्पाद का वर्णन/मूल जानकारी/विशिष्ट विवरण
| उत्पाद का नाम | पाइप निप्पल और सॉकेट |
| प्रकार | बंद निप्पल, लंबा निप्पल, बैरल निप्पल, स्वैग निप्पल, टीबीई निप्पल, पीएलई निप्पल, टीएसई निप्पल, बीएलई निप्पल, टीएलई निप्पल, पीएसई निप्पल |
| आकार | 1/8 "-6" |
| दीवार की मोटाई |
SCH20,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS ,DIN, SGP JIS मोटाई |
| संबंध | थ्रेडेड एंड्स एनपीटी, बीएसपीटी, बीएसपीपी एएनएसआई बी1.20.1, BS21, DIN2999 |
| डिजाइन मानक | ASTMA733 DIN2982 DIN2988 BS3187 EN10241:2000 |
| सामग्री का ग्रेड |
कार्बन स्टील A106GR.B A53GR.B, ST37 RST37.2 स्टेनलेस स्टील304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| डुप्लेक्स SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| सतह | काला, इलेक्ट्रिक गैल्वेनाइज्ड, कोल्ड गैल्वेनाइज्ड, हॉट डिप गैल्वेनाइज्ड, जस्ता लेपित |
स्टील बैरल निपल्स एएसटीएम ए 733 मानक के साथ
| एनपीएस | ओवरडोज | L | पाइप निप्पल लंबाई (इंच) | ||||||||||||
| में | में | में | |||||||||||||
| 1⁄8 | 0.405 | 3⁄4 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄4 | 0.54 | 7⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄8 | 0.675 | 1 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1⁄2 | 0.84 | 11⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 3⁄4 | 1.05 | 13⁄8 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 |
| 1 | 1.315 | 11⁄2 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄4 | 1.66 | 15⁄8 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 11⁄2 | 1.9 | 13⁄4 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |
| 2 | 2.375 | 2 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||
| 21⁄2 | 2.875 | 21⁄2 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 3 | 3.5 | 25⁄8 | 3 | 31⁄2 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||
| 4 | 4.5 | 27⁄8 | 4 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | |||||
| 5 | 5.563 | 3 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
| 6 | 6.625 | 31⁄8 | 41⁄2 | 5 | 51⁄2 | 6 | 8 | 10 | 12 | ||||||
EN 10241:2000 BSPT BSPP के साथ लंबे निप्पल
| आकार | प्रकार 01 (एमएम) | प्रकार 02 (एमएम) | ||||||
| ओवरडोज | मोटी | लम्बाई | किलोग्राम | ओवरडोज | मोटाई | लम्बाई | किलोग्राम | |
| 1/8" | 14.0 | 2.7 | 17 | 0.023 | 15.000 | 3.200 | 19.000 | 0.018 |
| चौथाई" | 18.5 | 3.2 | 25 | 0.028 | 18.500 | 3.530 | 27.000 | 0.034 |
| 3/8" | 21.3 | 3.2 | 26 | 0.032 | 22.000 | 3.530 | 28.000 | 0.041 |
| 1/2" | 26.4 | 3.8 | 34 | 0.069 | 27.000 | 4.180 | 37.000 | 0.074 |
| 3/4" | 31.8 | 3.8 | 36 | 0.092 | 32.500 | 4.190 | 39.000 | 0.104 |
| 1" | 39.5 | 4.6 | 43 | 0.157 | 39.500 | 4.660 | 46.000 | 0.153 |
| 1-1/4" | 48.3 | 4.7 | 48 | 0.240 | 49.000 | 5.020 | 51.000 | 0.240 |
| 1-1/2" | 54.8 | 4.7 | 48 | 0.251 | 56.000 | 5.580 | 51.000 | 0.340 |
| 2" | 66.3 | 4.8 | 56 | 0.388 | 68.000 | 5.670 | 60.000 | 0.501 |
| 2 1/2 " | 82.0 | 4.9 | 65 | 0.494 | 84.000 | 5.900 | 69.000 | 0.742 |
| 3" | 95.0 | 5.0 | 71 | 0.615 | 98.000 | 6.540 | 75.000 | 0.957 |
| 4" | 122.0 | 6.0 | 83 | 1.175 | 124.000 | 6.970 | 87.000 | 1.579 |
| 5" | 147.0 | 6.0 | 92 | 1.530 | 151.000 | 7.760 | 96.000 | 2.306 |
| 6" | 174.0 | 6.5 | 92 | 1.900 | 178 | 8.57 | 96 | 3.310 |
विशेषताएं/विशेषताओं
तालिकाओं 40 और 80 वेल्डेड निपल्स के लिए इस्तेमाल किया स्टील पाइप एएसटीएम ए 53 के अनुरूप है
तालिका 80 निप्पल के लिए इस्तेमाल स्टील पाइप एएसटीएम A106 ग्रेड बी के अनुरूप है
वेल्डेड और सीमलेस स्टील दोनों निपल्स ASTM A733 के अनुरूप हैं
सभी निपल्स पर एनपीटी धागे एएसएमई बी 1 के अनुरूप हैं।20.1
स्वतंत्र प्रयोगशाला सत्यापन कि फिटिंग लागू रासायनिक और भौतिक गुणों को पूरा करती है
आवेदन और उपयोगः
विद्युत ऊर्जा, तेल और गैस, पेट्रोकेमिकल, रासायनिक, समुद्री, हीटिंग,
धातुकर्म
संदर्भ मानक
ASME B16.9 बट वेल्डेड फिटिंग के लिए विनिर्देश
ASME B16.9 विनिर्देश औद्योगिक निर्माण पाइपलाइनों में लागू बट वेल्डेड फिटिंग के लिए डिज़ाइन किया गया है। इसमें कोहनी, टी, क्रॉस, कैप, रिड्यूसर आदि शामिल हैं।
मानक दायरा
मानक में NPS 1/2 से NPS 48 (DN15-DN1200) के विनिर्देश शामिल हैं।
विशेष फिटिंग
विशेष फिटिंग का अर्थ है खरीदार और निर्माता के बीच सहमत विशेष आकार, आकार और सहिष्णुता।
निर्मित फिटिंग
परिधि या प्रतिच्छेदन वेल्ड द्वारा निर्मित पार्श्व और अन्य फिटिंग माना जाता है पाइप निर्माण इस मानक को लागू नहीं कर सकता।
ASME B16.9 के तहत इकाइयों को एसआई (मीट्रिक) और अमेरिकी सामान्य इकाइयों दोनों में दर्शाया जाना चाहिए। आकार के लिए नामकरण एनपीएस है।
संदर्भ मानक
प्रत्येक मानक और विनिर्देश के विशिष्ट संस्करण को व्यक्तिगत संदर्भों में पहचानना व्यावहारिक नहीं माना जाता है।संदर्भित मानकों के एक पूर्व संस्करण के अनुरूप बनाया गया एक उत्पाद और अन्य सभी मामलों में इस मानक के अनुरूप माना जाएगा.
एएसएमई बी165: पाइप फ्लैंग्स और फ्लैंग फिटिंगः एनपीएस 1 ¢ 2 एनपीएस 24 मीट्रिक/इंच मानक के माध्यम से
एएसएमई बी1625: बट वेल्डिंग एंड के लिए
ASME B31: दबाव पाइप के लिए कोड
ASME B31.3: प्रक्रिया पाइपिंग
ASME B36.10M, वेल्डेड और सीमलेस वेल्डेड स्टील पाइप
ASME B36.19M, स्टेनलेस स्टील पाइप
एएसएमई बॉयलर और दबाव पोत कोड
ASTM A234/A234M-17, मध्यम और उच्च तापमान सेवा के लिए कढ़ाई कार्बन स्टील और मिश्र धातु स्टील के पाइप फिटिंग के लिए विनिर्देश
एएसटीएम ए४०३/ए४०३एम-१६, वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप फिटिंग के लिए विनिर्देश
एएसटीएम ए420/ए420एम-16, कम तापमान सेवा के लिए कढ़ाई कार्बन स्टील और मिश्र धातु स्टील के पाइप फिटिंग के लिए विनिर्देश
ASTM A815/A815M-14e1, फोर्ब्ड फेरीटिक, फेरीटिक/ऑस्टेनिटिक और मार्टेंसिटिक स्टेनलेस स्टील पाइप फिटिंग के लिए विनिर्देश
