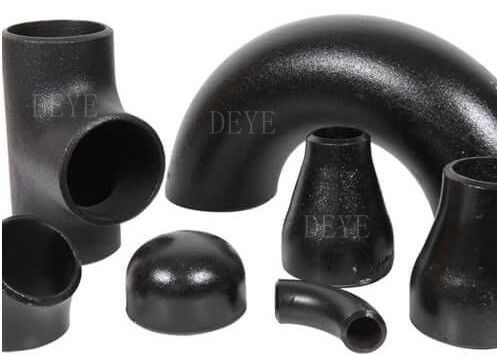

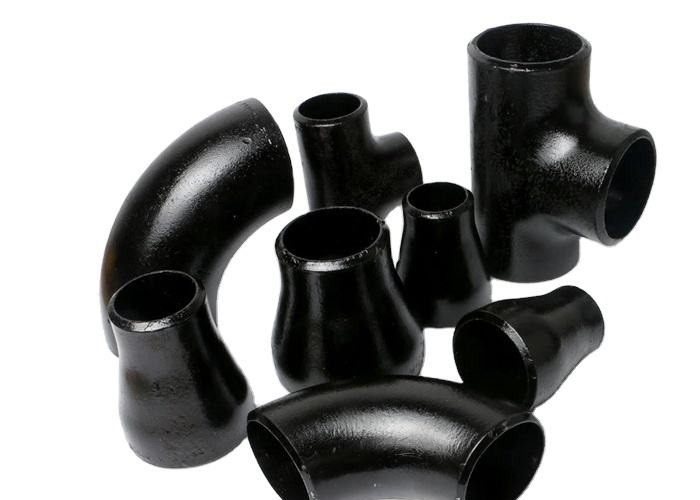

स्टेनलेस कार्बन स्टील पाइप फिटिंग मानक DIN2615 के बराबर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | पीएफ-टीईई-सी08 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD0.58-USD100 for seamless fittings |
| पैकेजिंग विवरण | प्लाई-लकड़ी के केस, पैलेट, कार्टन |
| प्रसव के समय | स्टॉक आइटम के लिए 5-8 दिन |
| भुगतान शर्तें | एल/सी, टी/टी, डी/पी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| सामग्री | A234WPB, WP11, WP22, WPC, A420WPL6 | मोटाई | एसजीपी, एसटीडी, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS |
|---|---|---|---|
| परिष्करण | काला, गायब, तेल, अनुकूलित करें | मानक | DIN2605/2616/DIN2615/ANSI B16.9 |
| प्रमुखता देना | निर्बाध कार्बन स्टील पाइप फिटिंग,कार्बन स्टील पाइप फिटिंग बराबर टी,DIN2615 कार्बन स्टील बराबर टी |
||
उत्पाद विवरण

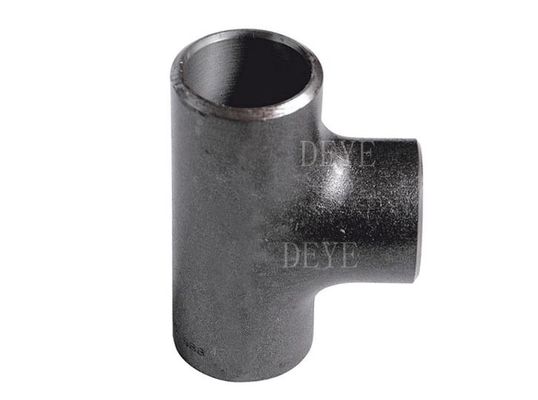

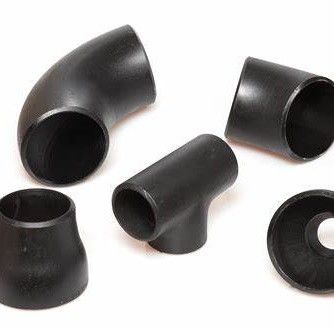

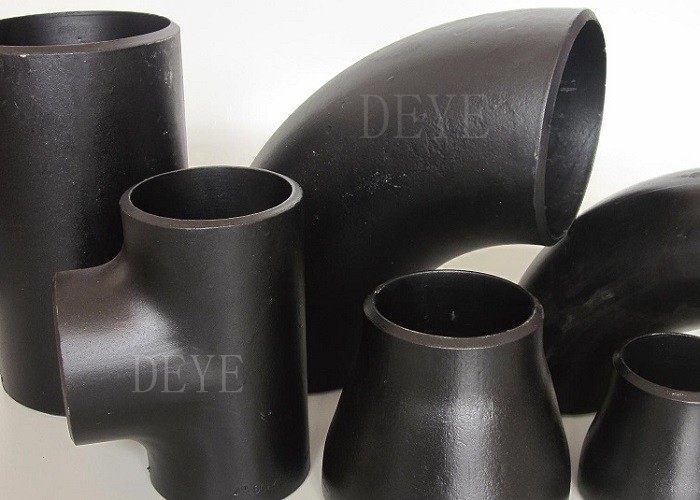

स्टेनलेस कार्बन स्टील पाइप फिटिंग मानक DIN2615 के बराबर
दबराबर टी पाइप फिटिंगइसका अर्थ है कि टी का व्यास मुख्य पाइप के समान है। यह पाइप फिटिंग के प्रकारों में से एक है। टी दो श्रेणियों में आते हैं, अर्थात् बराबर टी या असमान टी।इसके अनुसार विभिन्न आकार भी हैं जैसे कि टी आकार,
Y आकार और इस पर आधारित उत्पाद का निर्माण किया जाता है।समान टी, कम टी और पार्श्व टी विशेष ग्रेड टी व्यापक रूप से आपूर्ति की जाती है
बिजली उत्पादन, पेट्रोकेमिकल, जहाज निर्माण, कागज विनिर्माण, रासायनिक, दवा और निर्माण जैसे कई उद्योगों में।
उत्पाद की जानकारी/उत्पाद का वर्णन/मूल जानकारी/विशिष्ट विवरण
| उत्पाद का नाम | DIN2615/DIN2605/DIN2616/EN10253 प्रकार A और B.ANSI B16.9 बट वेल्डिंग कार्बन स्टील पाइप फिटिंग |
| प्रकार | एलआर 90 डिग्री कोहनी, एसआर 90 डिग्री कोहनी, 45 डिग्री एलआर कोहनी, 22.5 एलआर कोहनी, 80 डिग्री रिटर्न, बेंड, कोहनी को कम करना, सीधी टी, समान टी, कॉन.लम्बी और छोटी गोद जोड़ों के स्टब अंत |
| आकार | 1/2"-72" सीमलेस कोहनी (1/2′′24′′), ERW / वेल्डेड / फैब्रिकेटेड कोहनी (1/2′′72′′) |
| दीवार की मोटाई | DIN श्रृंखला 1 2 3 4 5, अनुकूलित मोटाई, SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS, DIN, SGP JIS मोटाई |
| मैट. स्टैंडर्ड | ASTMA234,ASTM A420,ASTM A312, ANSI B16.9/B16.28/B16.25एएसएमई बी169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN मानक आदि | |
| सामग्री का ग्रेड | कार्बन स्टील : A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 और WPHY 70 | |
| ST37.0ST35।8ST37.2,ST35.4/8,ST42,ST45,ST52,ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| स्टेनलेस स्टील304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, डुप्लेक्स SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| सतह | काले रंग का पेंट, लेक पेंट, एंटी-रोस्ट तेल, गर्म जस्ती, ठंडे जस्ती, 3 पीई, आदि। |
| परिवहन पैकेज | प्लास्टिक की फिल्म, लकड़ी के मामले, लकड़ी के पैलेट, या ग्राहकों के अनुरोध के अनुसार |
विशेषताएं/विशेषताओं
DIN 2615 TEE DIN 2615 PART 1 TEE DIN 2615 PART 2 TEE - बटवेल्ड पाइप फिटिंग्स स्टेनलेस स्टील, डुप्लेक्स स्टील, कार्बन स्टील, एलॉय स्टील और हाई निकेल एलॉय का निर्माण
DIN 2615 टाइप A और B के साथ टी, जिसमें समान टी, असमान टी, सीमलेस टी, वेल्डेड टी आदि शामिल हैं, आयाम B16.9 और B16.28 की पुष्टि करते हैं।
स्टील बट वेल्डेड पाइप फिटिंग कम दबाव कारक के साथ टी
इस मानक में निर्बाध और वेल्डेड स्टील के टी को निर्दिष्ट किया गया है जो पाइपों में बट वेल्डेड होने के लिए हैं।इन फिटिंग पर वेल्डेड पाइप के समान आंतरिक दबाव पर काम करने की अनुमति नहीं है, यानी उनके दबाव कारक में कमी है।
प्रौद्योगिकी/तकनीकी डेटा शीट
DIN2616
| DN1 | d1 | s1 | DN2 | d2 | s2 | d3 | s3 | d4 | s4 | अ | b | ||
| मिन | अधिकतम | मिन | अधिकतम | ||||||||||
| 15 | 21,3 | 2,0 | 15 | 21,3 | 2,0 | 21,3 | 24,5 | 4,0 | 21,3 | 22,5 | 3,0 | 25 | 25 |
| 10 | 17,2 | 1,8 | 21,3 | 23,5 | 3,5 | 17,2 | 18,5 | 2,6 | 25 | 25 | |||
| 20 | 26,9 | 2,3 | 20 | 26,9 | 2,3 | 26,9 | 30,5 | 4,7 | 26,9 | 28,5 | 3,5 | 29 | 29 |
| 15 | 21,3 | 2,0 | 26,9 | 29,5 | 4,1 | 21,3 | 22,5 | 3,1 | 29 | 29 | |||
| 10 | 17,2 | 1,8 | 26,9 | 29,0 | 3,7 | 18,5 | 18,5 | 2,7 | 29 | 29 | |||
| 25 | 33,7 | 2,6 | 25 | 33,7 | 2,6 | 33,7 | 38,0 | 5,4 | 33,7 | 35,5 | 4,0 | 38 | 38 |
| 20 | 26,9 | 2,3 | 33,7 | 36,5 | 4,7 | 26,9 | 28,5 | 3,5 | 38 | 38 | |||
| 15 | 21,3 | 2,0 | 33,7 | 36,0 | 4,2 | 21,3 | 23,0 | 3,2 | 38 | 38 | |||
| 32 | 42,4 | 2,6 | 32 | 42,4 | 2,6 | 42,4 | 47,0 | 5,6 | 42,4 | 44,5 | 4,2 | 48 | 48 |
| 25 | 33,7 | 2,6 | 42,4 | 45,5 | 4,9 | 33,7 | 35,0 | 3,7 | 48 | 48 | |||
| 20 | 26,9 | 2,3 | 42,4 | 45,0 | 4,3 | 26,9 | 28,0 | 3,3 | 48 | 48 | |||
| 15 | 21,3 | 2,0 | 42,4 | 44,0 | 4,0 | 21,3 | 22,5 | 3,0 | 48 | 48 | |||
| 40 | 48,3 | 2,6 | 40 | 48,3 | 2,6 | 48,3 | 53,0 | 5,7 | 48,3 | 50,5 | 4,2 | 57 | 57 |
| 32 | 42,4 | 2,6 | 48,3 | 52,5 | 5,3 | 42,4 | 44,0 | 4,0 | 57 | 57 | |||
| 25 | 33,7 | 2,6 | 48,3 | 51,0 | 4,7 | 33,7 | 34,5 | 3,5 | 57 | 57 | |||
| 20 | 26,9 | 2,3 | 18,3 | 50,5 | 4,2 | 26,9 | 28,0 | 3,2 | 57 | 57 | |||
| 50 | 60,3 | 2,9 | 50 | 60,3 | 2,9 | 60,3 | 66,0 | 6,5 | 60,3 | 63,0 | 4,9 | 64 | 64 |
| 40 | 48,3 | 2,6 | 60,3 | 64,5 | 5,7 | 48,3 | 50,5 | 4,3 | 64 | 60 | |||
| 32 | 42,4 | 2,6 | 60,3 | 64,0 | 5,4 | 42,4 | 44,0 | 4,0 | 64 | 57 | |||
| 25 | 33,7 | 2,6 | 60,3 | 63,0 | 4,8 | 33,7 | 35,0 | 3,5 | 64 | 51 | |||
| 20 | 26,9 | 2,3 | 60,3 | 62,0 | 4,3 | 26,9 | 28,0 | 3,3 | 64 | 44 | |||
| 65 | 76,1 | 2,9 | 65 | 76,1 | 2,9 | 76,1 | 82,0 | 6,7 | 76,1 | 79,0 | 3,5 | 76 | 76 |
| 50 | 60,3 | 2,9 | 76,1 | 80,5 | 5,9 | 60,3 | 62,5 | 4,5 | 76 | 70 | |||
| 40 | 48,3 | 2,6 | 76,1 | 79,5 | 5,4 | 48,3 | 50,0 | 4,0 | 76 | 67 | |||
| 32 | 42,4 | 2,6 | 76,1 | 79,0 | 5,0 | 42,4 | 44,0 | 3,8 | 76 | 64 | |||
| 25 | 33,7 | 2,6 | 76,1 | 78,0 | 4,6 | 33,7 | 34,5 | 3,4 | 76 | 57 | |||
| 80 | 88,9 | 3,2 | 80 | 88,9 | 3,2 | 88,9 | 95,5 | 7,5 | 88,9 | 92,5 | 5,6 | 86 | 86 |
| 65 | 76,1 | 2,9 | 88,9 | 94,5 | 7,0 | 76,1 | 79,5 | 5,3 | 86 | 83 | |||
| 50 | 60,3 | 2,9 | 88,9 | 93,0 | 6,2 | 60,3 | 62,5 | 4,6 | 86 | 76 | |||
| 40 | 48,3 | 2,6 | 88,9 | 92,0 | 5,6 | 48,3 | 50,5 | 4,2 | 86 | 73 | |||
| 32 | 42,4 | 2,6 | 88,9 | 91,5 | 5,3 | 42,4 | 44,0 | 3,9 | 86 | 70 | |||
| 100 | 114,3 | 4 | 100 | 114,3 | 3,6 | 114,3 | 122,5 | 8,7 | 114,3 | 118,5 | 6,5 | 105 | 105 |
| 80 | 88,9 | 3,2 | 114,3 | 120,5 | 7,5 | 88,9 | 92,5 | 5,7 | 105 | 98 | |||
| 65 | 76,1 | 2,9 | 114,3 | 119,5 | 7,1 | 76,1 | 79,5 | 5,3 | 105 | 95 | |||
| 50 | 60,3 | 2,9 | 114,3 | 118,0 | 6,3 | 60,3 | 63,0 | 4,7 | 105 | 89 | |||
| 40 | 48,3 | 2,6 | 114,3 | 117,0 | 5,8 | 48,3 | 50,5 | 4,3 | 105 | 86 | |||
| 125 | 139,7 | 4,0 | 125 | 139,7 | 4,0 | 139,7 | 149,0 | 9,8 | 139,7 | 144,5 | 7,3 | 124 | 124 |
| 100 | 114,3 | 3,6 | 139,7 | 147,0 | 8,8 | 114,3 | 118,5 | 6,6 | 124 | 117 | |||
| 80 | 88,9 | 3,2 | 139,7 | 145,5 | 7,8 | 88,9 | 92,5 | 5,8 | 124 | 111 | |||
| 65 | 76,1 | 2,9 | 139,7 | 144,5 | 7,3 | 76,1 | 80,0 | 5,5 | 124 | 108 | |||
| 50 | 60,3 | 2,9 | 139,7 | 143,0 | 6,6 | 60,3 | 63,0 | 4,9 | 124 | 105 | |||
| 150 | 168,3 | 4,5 | 150 | 168,3 | 4,5 | 168,3 | 179,0 | 11,2 | 168,3 | 174,0 | 8,5 | 143 | 143 |
| 125 | 139,7 | 4,0 | 168,3 | 177,0 | 10,2 | 139,7 | 145,0 | 7,7 | 143 | 137 | |||
| 100 | 114,3 | 3,6 | 168,3 | 175,5 | 9,1 | 114,3 | 119,0 | 6,9 | 143 | 130 | |||
| 80 | 88,9 | 3,2 | 168,3 | 173,5 | 8,2 | 88,9 | 93,0 | 6,2 | 143 | 124 | |||
| 65 | 76,1 | 2,9 | 168,3 | 172,5 | 7,7 | 76,1 | 80,5 | 5,7 | 143 | 121 | |||
| 200 | 219,1 | 6,3 | 200 | 219,1 | 6,3 | 219,1 | 234,5 | 15,9 | 219,1 | 227,5 | 11,9 | 178 | 178 |
| 150 | 168,3 | 4,5 | 219,1 | 228,5 | 12,7 | 168,3 | 176,0 | 9,5 | 178 | 168 | |||
| 125 | 139,7 | 4,0 | 219,1 | 228,0 | 12,3 | 139,7 | 148,0 | 9,3 | 178 | 162 | |||
| 100 | 114,3 | 3,6 | 219,1 | 226,5 | 11,3 | 114,3 | 122,0 | 8,5 | 178 | 156 | |||
| 80 | 88,9 | 3,2 | 219,1 | 224,5 | 10,3 | 88,9 | 96,0 | 7,7 | 178 | 152 | |||
| 250 | 273,0 | 6,3 | 250 | 273,0 | 6,3 | 273,0 | 289,0 | 16,2 | 273,0 | 282,0 | 12,2 | 216 | 216 |
| 200 | 219,1 | 6,3 | 273,0 | 285,5 | 14,4 | 219,1 | 225,5 | 10,9 | 216 | 203 | |||
| 150 | 168,3 | 4,5 | 273,0 | 282,5 | 12,7 | 168,3 | 176,0 | 9,5 | 216 | 194 | |||
| 125 | 139,7 | 4,0 | 273,0 | 281,0 | 11,7 | 139,7 | 147,0 | 8,8 | 216 | 191 | |||
| 100 | 114,3 | 3,6 | 273,0 | 279,0 | 10,7 | 114,3 | 121,0 | 8,1 | 216 | 184 | |||
| 300 | 323,9 | 7,1 | 300 | 323,9 | 7,1 | 323,9 | 342,0 | 18,5 | 323,9 | 334,0 | 13,9 | 254 | 254 |
| 250 | 273,0 | 6,3 | 323,9 | 339,5 | 17,0 | 273,0 | 282,5 | 12,8 | 254 | 241 | |||
| 200 | 219,1 | 6,3 | 323,9 | 336,0 | 15,1 | 219,1 | 226,5 | 11,3 | 254 | 229 | |||
| 150 | 168,3 | 4,5 | 323,9 | 333,5 | 13,5 | 168,3 | 177,0 | 10,2 | 254 | 219 | |||
Dसीधी टी और क्रॉस के आयाम
एएसटीएम बी169
| नाममात्र पाइप आकार (एनपीएस) | बेवल में बाहरी व्यास | केंद्र से अंत तक | |
| भागना, सी | आउटलेट, एम [नोट (1) और (2) ] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | १०१६।0 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1 168.0 | 851 | 800 |
| 48 | 1219।0 | 889 | 838 |
आउटलेट टी और आउटलेट क्रॉस को कम करने के आयाम
एएनएसआई बी169
| नाममात्र पाइप आकार (एनपीएस) | बेवल में बाहरी व्यास | केंद्र से अंत तक | नाममात्र पाइप आकार (एनपीएस) | बेवल में बाहरी व्यास | केंद्र से अंत तक | ||||
| भागना, सी | आउटलेट, एम [नोट (1) ] | भागना, सी | आउटलेट, एम [नोट (1) ] | ||||||
| भागना | आउटलेट | भागना | आउटलेट | ||||||
| 1/2 x1/2 x3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x1/2 x1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 X 1 X 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 X 5 X 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 X 5 X 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 X 2 X 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3 1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 X 3 X 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 X 12 X 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| आकार (NPS) | बेवल में बाहरी व्यास | केंद्र से अंत तक | नाममात्र पाइप आकार (एनपीएस) | बेवल में बाहरी व्यास | केंद्र से अंत तक | ||||
| भागना | आउटलेट | भागना, सी | आउटलेट, एम [नोट (1) ] | भागना | आउटलेट | भागना, सी | आउटलेट, एम [नोट (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 X 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 X 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 X 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 X 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 X 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 X 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 X 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 X 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 X 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 X 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
आवेदन/उपयोग
निम्न और मध्यम दबाव वाले तरल पदार्थ पाइपलाइन, बॉयलर, पेट्रोलियम और प्राकृतिक गैस उद्योग, ड्रिलिंग, रासायनिक उद्योग,
विद्युत उद्योग, जहाज निर्माण, उर्वरक उपकरण और पाइपलाइन, संरचना, पेट्रोकेमिकल, फार्मास्युटिकल उद्योग आदि।
सामग्री विनिर्देश
पदनाम: A 234/A 234M ¥ 05 धातु धातु स्टील के लिए कढ़ाई कार्बन स्टील और मिश्र धातु स्टील के पाइप फिटिंग के लिए मानक विनिर्देश
मध्यम और उच्च तापमान सेवा
इस विनिर्देश में निर्बाध और वेल्डेड निर्माण के धातु धातु स्टील के फोर्ज कार्बन स्टील और फिटिंग शामिल हैं
एएसएमई बी16 के नवीनतम संशोधन द्वारा9, बी1611, एमएसएस एसपी-79, और एमएसएस एसपी-95. ये फिटिंग दबाव पाइपिंग में उपयोग के लिए हैं
और मध्यम और उच्च तापमान पर सेवा के लिए दबाव पोत निर्माण में।
एमएसएस मानकों को विनिर्देश ए 960 की पूरक आवश्यकता एस 58 के अनुसार प्रस्तुत किया जाना चाहिए।
रासायनिक आवश्यकताएं (समिष्टि, %)
| ग्रेड और सामग्री | सी | एमएन | पी | एस | सिलिकॉन | क्रोमियम | मोलिब्डेनम | निकेल | तांबा |
| डब्लूपीबीबी,सी,D,ई,F0.30 अधिकतम | 0.29 ¢ 1.06 | 0.05 | 0.058 | 0.10 मिनट | 0.40 अधिकतम | 0.15 अधिकतम | 0.40 अधिकतम | 0.40 अधिकतम | |
| WPCसी,D,ई,F0.35 अधिकतम | 0.29 ¢ 1.06 | 0.05 | 0.058 | 0.10 मिनट | 0.40 अधिकतम | 0.15 अधिकतम | 0.40 अधिकतम | 0.40 अधिकतम | |
| WP1 | 0.28 अधिकतम | 0.30 ¢ 0.90 | 0.045 | 0.045 | 0.10 ¢ 0.50 | . . . | 0.44 ¢ 0.65 . . . . . | ||
| WP12 CL1, | 0.05 ₹0.20 | 0.30 ¢ 0.80 | 0.045 | 0.045 | 0.60 अधिकतम | 0.80 ¢1.25 | 0.44 ¢ 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ₹0.15 | 0.30 ¢ 0.60 | 0.03 | 0.03 | 0.50 ¢ 1.00 | 1.00 ¥1.50 | 0.44 ¢ 0.65 . . . . . | ||
| WP11 CL2, | 0.05 ₹0.20 | 0.30 ¢ 0.80 | 0.04 | 0.04 | 0.50 ¢ 1.00 | 1.00 ¥1.50 | 0.44 ¢ 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ₹0.15 | 0.30 ¢ 0.60 | 0.04 | 0.04 | 0.50 अधिकतम | 1.90 ¢2.60 | 0.87 ¢ 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 अधिकतम | 0.30 ¢ 0.60 | 0.04 | 0.03 | 0.50 अधिकतम | 40.06.0 | 0.44 ¢ 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 अधिकतम | 0.30 ¢ 0.60 | 0.03 | 0.03 | 1.00 अधिकतम | 8.0 ¥10.0 | 0.90 ¢ 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 अधिकतम | 0.40 ¢ 1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ¢ 0.12 | 0.30 ¢ 0.60 | 0.02 | 0.01 | 0.20 ₹0.50 | 8.099।5 | 0.85 ¢1.05 | 0.40 अधिकतम | . . . |
| WP911 | 0.09 ¢ 0.13 | 0.30 ¢ 0.60 | 0.02 | 0.01 | 0.10 ¢ 0.50 | 8.5 ¢9.5 | 0.90 ¢ 1.10 | 0.40 अधिकतम |
. .
|
यांत्रिक प्रदर्शन की आवश्यकताएं
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| ग्रेड और मार्किंग प्रतीक | डब्लूपीबी | WP11 CL2, | WP1 | WP22 CL1, | डब्लूपीआर | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| तन्य शक्ति, सीमा ksi [MPa] | 60 ¢ 85 | 70 ¢ 95 | 55 ¢ 80 | 60 ¢ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ¥110 | 90 ₹120 | 60 ¢ 85 |
| [415 ₹585] | [485 ₹655] | [380 ₹550] | [415 ₹585] | [435 ₹605] | [520 ₹690] | [585 ₹760] | [620 ₹840] | [415 ₹585] | |
| दक्षता बल, मिनट, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 प्रतिशत ऑफसेट या 0.5 प्रतिशत एक्सटेंशन-अंडरलोड) |
|||||||||
उत्पादन प्रक्रिया
कोहनी मार्किंग प्रक्रिया और पुनः उपकरण
कोहनी के आकार का मशीनिंग
टी फॉर्म प्रक्रिया और उपकरण
रिड्यूसर फॉर्म प्रक्रिया और उपकरण
रेत से उड़ाई गई प्रक्रिया और उपकरण
बेवलिंग प्रक्रिया
पेंटिंग की दुकान
पैकेज प्रेषण के लिए
संदर्भ मानक
ASME B16.9 बट वेल्डेड फिटिंग के लिए विनिर्देश
एएसएमई बी 16.9 विनिर्देश औद्योगिक निर्माण पाइपलाइनों में लागू बट वेल्डेड फिटिंग के लिए डिज़ाइन किया गया है।
टी, क्रॉस, कैप, रिड्यूसर आदि।
मानक दायरा
मानक में NPS 1/2 से NPS 48 (DN15-DN1200) के विनिर्देश शामिल हैं।
कुल आयाम, सहिष्णुता के नाम, परीक्षण विधियाँ और चिह्न।
विशेष फिटिंग
विशेष फिटिंग का अर्थ है खरीदार और निर्माता के बीच सहमत विशेष आकार, आकार और सहिष्णुता।
निर्मित फिटिंग
परिधि या प्रतिच्छेदन वेल्ड द्वारा निर्मित पार्श्व और अन्य फिटिंग पाइप निर्माण माना जाता है
इस मानक को लागू नहीं कर सका।
ASME B16.9 के तहत इकाइयों को एसआई (मीट्रिक) और अमेरिकी सामान्य इकाइयों दोनों में दर्शाया जाना चाहिए। आकार के लिए नामकरण एनपीएस है।
संदर्भ मानक
प्रत्येक मानक और विनिर्देश के विशिष्ट संस्करण को व्यक्तिगत संदर्भों में पहचानना व्यावहारिक नहीं माना जाता है।
संदर्भित मानकों के पूर्व संस्करण के अनुरूप बनाया गया उत्पाद और अन्य सभी मामलों में इस मानक के अनुरूप
माना जाएगा।
एएसएमई बी165: पाइप फ्लैंग्स और फ्लैंग फिटिंगः एनपीएस 1 ¢ 2 एनपीएस 24 मीट्रिक/इंच मानक के माध्यम से
एएसएमई बी1625: बट वेल्डिंग एंड के लिए
ASME B31: दबाव पाइप के लिए कोड
ASME B31.3: प्रक्रिया पाइपिंग
ASME B36.10M, वेल्डेड और सीमलेस वेल्डेड स्टील पाइप
ASME B36.19M, स्टेनलेस स्टील पाइप
एएसएमई बॉयलर और दबाव पोत कोड
एएसटीएम ए 234/ए 234 एम-17, के लिए कढ़ाई कार्बन स्टील और मिश्र धातु स्टील के पाइप फिटिंग के लिए विनिर्देश
मध्यम और उच्च तापमान सेवा
एएसटीएम ए४०३/ए४०३एम-१६, वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप फिटिंग के लिए विनिर्देश
एएसटीएम ए420/ए420एम-16, के लिए कढ़ाई कार्बन स्टील और मिश्र धातु स्टील के पाइप फिटिंग के लिए विनिर्देश
कम तापमान सेवा
ASTM A815/A815M-14e1, फोर्ब्ड फेरीटिक, फेरीटिक/ऑस्टेनिटिक और मार्टेंसिटिक स्टेनलेस स्टील पाइप फिटिंग के लिए विनिर्देश
एएसटीएम ए९६०/ए९६०एम-१६ए, फोल्ड स्टील पाइप फिटिंग के लिए सामान्य आवश्यकताओं के लिए विनिर्देश
ASTM E29-13, विनिर्देशों के अनुरूपता निर्धारित करने के लिए परीक्षण डेटा में महत्वपूर्ण अंकों का उपयोग करने के लिए अभ्यास
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: अन्य धातुओं के लिए (एल्यूमीनियम, टाइटेनियम, निकेल और मिश्र धातु)
अक्सर पूछे जाने वाले प्रश्न/ ग्राहक प्रश्न और उत्तर
प्रश्नः ग्राहक ने A105 में बट वेल्ड फिटिंग के लिए पूछाः
एः सबसे आम कार्बन स्टील बटटवेल्ड फिटिंग सामग्री A234WPB है। यह A105 फ्लैंग्स के बराबर है,
हालांकि A105 या A106 बट वेल्ड फिटिंग जैसी कोई चीज नहीं है A106 Gr.B पाइप ग्रेड के लिए है।
A234WPB फिटिंग A106GR.B पाइप से बने होते हैं। A105 एक सामग्री है
उच्च दबाव फिटिंग या फ्लैंग
प्रश्न: ग्राहक ¥ मानक ¥ बट वेल्ड फिटिंग का अनुरोध करता है:
उत्तर: यह भी एक गलत धारणा है क्योंकि फ्लैंग्स A105 और A105 N में उपलब्ध हैं, जहां N सामान्य के लिए खड़ा है।
हालांकि, A234WPBN जैसी कोई चीज नहीं है।
कि सामान्य गर्मी उपचार प्रक्रिया किया गया था, विशेष रूप से कोहनी और टीएस ग्राहक की जरूरत के लिए
सामान्यीकृत बट वेल्ड फिटिंग्स के लिए WPL6 फिटिंग की आवश्यकता होनी चाहिए जो उच्च उपज वाले हों और एक मानक प्रक्रिया के रूप में सामान्यीकृत हों।
प्रश्नः ग्राहक पाइप कार्यक्रम का उल्लेख करना भूल गया:
एः बटवेल्ड फिटिंग पाइप आकार के अनुसार बेची जाती हैं लेकिन पाइप शेड्यूल को फिटिंग की आईडी से मेल खाने के लिए निर्दिष्ट किया जाना चाहिए
यदि कोई कार्यक्रम उल्लेख नहीं किया गया है, तो हम मान लेंगे कि एक मानक दीवार का अनुरोध किया गया है।
प्रश्न; ग्राहक वेल्डेड या सीमलेस बट वेल्ड फिटिंग का उल्लेख करना भूल जाता हैः
एः बट वेल्ड फिटिंग वेल्डेड और सीमलेस दोनों कॉन्फ़िगरेशन में उपलब्ध हैं। एक सीमलेस बट वेल्ड कार्बन स्टील
या स्टेनलेस स्टील फिटिंग निर्बाध पाइप से बना है और आम तौर पर अधिक महंगा है। निर्बाध पाइप फिटिंग
वेल्डेड पाइप फिटिंग ERW वेल्डेड कार्बन स्टील या
स्टेनलेस स्टील पाइप। वे 1⁄2 ′′ से 72 ′′ के आकार में उपलब्ध हैं और निर्बाध फिटिंग की तुलना में अधिक किफायती हैं।
प्रश्न: लघु त्रिज्या (एसआर) या लंबी त्रिज्या (एलआर) का क्या अर्थ है?
एः आप अक्सर SR45 कोहनी या LR45 कोहनी सुनेंगे। 45 या 90 बटवेल्ड फिटिंग के लिए मोड़ के कोण को संदर्भित करता है
प्रवाह की दिशा बदलने के लिए.एक लंबे त्रिज्या कोहनी (LR 90 कोहनी या LR 45 कोहनी) एक पाइप मोड़ है कि होगा
तो, एक 6 इंच LR 90 झुकने त्रिज्या है कि 1.5x नाममात्र पाइप आकार है।
एक छोटी त्रिज्या कोहनी (SR45 या SR90) एक पाइप मोड़ है कि फिटिंग के आकार के बराबर है, इसलिए एक 6 ′′ SR 45
एक झुकने त्रिज्या है कि 6 ′′ नाममात्र पाइप आकार है।
प्रश्न: 3 आर या 3 डी कोहनी पाइप फिटिंग क्या है?
एकः सबसे पहले, 3R या 3D शब्दों समानार्थी रूप से इस्तेमाल कर रहे हैं. एक 3R बट वेल्ड कोहनी एक झुकने त्रिज्या है कि है
3 गुना नाममात्र पाइप आकार एक 3R कोहनी 3D कोहनी के बराबर है
DEYE PIPING COMPANY सेवा
1तकनीकी सहायता
2कच्चे माल की गुणवत्ता नियंत्रण
3उत्पादन के दौरान निरीक्षण।
4अंतिम परीक्षण में सतह, आयाम, पीटी परीक्षण, आरटी परीक्षण, अल्ट्रासोनिक परीक्षण शामिल हैं।
5. परीक्षण रिपोर्ट प्रत्येक शिपमेंट
4. लचीली डिलीवरी की शर्तें. एक्सडब्ल्यू एफओबी सीआईएफ सीएफआर डीडीपी डीडीयू
5. लचीला भुगतान के तरीके: LC. TT. DP
6. अनुकूलित पैकेज में लोगो. केस आयाम शामिल है.
718 महीने की गुणवत्ता की गारंटी का समय।
9. कोई त्रुटि सिद्ध होने पर मुफ्त हवाई प्रतिस्थापन
10. आपके प्रश्नों के लिए प्रतिक्रिया के लिए 24 घंटे
अनुशंसित उत्पाद
