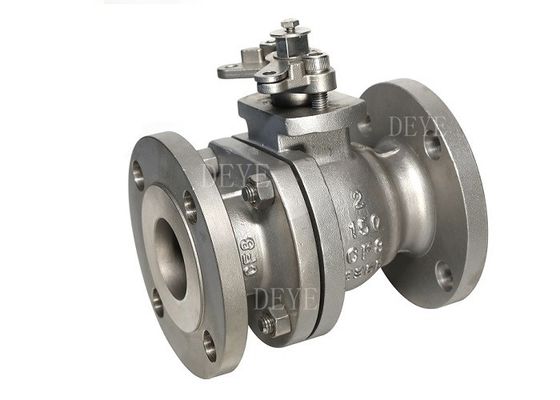

स्टेनलेस स्टील एपीआई 6 डी एपीआई 600 तेल गैस वाल्व एफबी गेंद वाल्व 150lbs 300lbs 600lbs 900lbs 1500lbs के साथ फ्लैंग्ड
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | डीवाई-वी-08 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD20000 each |
| पैकेजिंग विवरण | कार्टन बॉक्स + प्लाई लकड़ी के मामले या कार्टन + पैलेट |
| प्रसव के समय | सामान्य ऑर्डर के लिए 20 दिन, स्टॉक की गई वस्तुओं के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000 पीसीएस एक महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रमुखता देना | एपीआई 600 तेल गैस वाल्व,API6D तेल गैस वाल्व,300 पाउंड एफबी गेंद वाल्व |
||
|---|---|---|---|
उत्पाद विवरण
गेंद वाल्ववे पाइपलाइन बंद अनुप्रयोगों के लिए उद्योग मानक हैं,क्योंकि उनकी डिजाइन वर्षों के संचालन के बाद भी बहुत कस और लीक मुक्त सील की गारंटी देती है. दो प्रमुख प्रकार के गेंद वाल्व फ्लोटिंग और ट्र्यूनियन डिजाइन (साइड या टॉप एंट्री) हैं। शरीर को कास्ट या फोर्ज और मोनोलिथिक या स्प्लिट (2 या 3 टुकड़ों में) किया जा सकता है। एपीआई 6 डी और एएसएमई बी 16।34 प्रमुख विनिर्देश हैं.
उत्पाद की जानकारी / उत्पाद का वर्णन / आधारभूत जानकारी / विनिर्देश
| एपीआई वाल्व मानक |
एपीआई6डी गेट वाल्व, प्लग वाल्व और बॉल वाल्व पेट्रोलियम और प्राकृतिक गैस उद्योगों के लिए API600 बोल्टेड बोनट स्टील गेट वाल्व एपीआई 602 फोल्ड स्टील वाल्व एपीआई 603 स्टेनलेस स्टील वाल्व एपीआई 609 तितली वाल्व एपीआई 594 वेफर, लुग चेक वाल्व BS1868 चेक वाल्व BS1873/ /BS 5352 कास्ट और फोल्ड ग्लोब वाल्व |
| वाल्व प्रकार | तितली वाल्व, गेंद वाल्व, गेट वाल्व, चेक वाल्व, ग्लोब वाल्व, प्लग वाल्व, स्ट्रेनर |
| फ्लोटिंग बॉल और ट्र्यूनियन घुड़सवार बॉल के साथ बॉल वाल्व, बॉडी 1pcs. 2pcs. 3pcs स्प्लिट प्रकार | |
| आकार | 1/2 "-48 DN15-DN1200" |
| कनेक्शन समाप्त करें | फ्लैंज एंड्स, आरएफ, एफएफ, आरटीजे, एलएम, बीडब्ल्यू एंड्स, थ्रेडेड एंड्स एनपीटी, बीएसपीटी, बीएसपीपी, सॉकेट वेल्डेड एंड्स |
| दबाव सीमा |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| सतह | एसिड अचार, पॉलिश, गैल्वेनाइज्ड, पेंटिंग, एपॉक्सी पावर कोटेड |
सामग्री सूची ग्रेड
| बॉल वाल्वों की आपूर्ति का दायरा | |||||
| मानक | ANSI B16.34 / API600 / API6D/ DIN EN | ||||
| निर्माण | साइड एंट्री प्रकार, 2-पीसी, 3-पीसी बॉडी, टॉप एंट्री प्रकार 1 पीसी बॉडी | ||||
| गेंद का प्रकार | 1/2 "-12" आकार से फ्लोटिंग बॉल, 2 "-48" से ट्र्यूनियन माउंट बॉल | ||||
| संबंध | फ्लैंग्स आरएफ, आरटीजे, थ्रेडेड एंड एनपीटी बीएसपीटी, सॉकेट एंड, बट वेल्डेड एंड | ||||
| दबाव | 150LBS-1500LBS, 1000WOG, 2000WOG, 3000WOG | ||||
| एक्यूएटर | लीवर/गियरबॉक्स के साथ मैनुअल; मोटर इलेक्ट्रिक एक्ट्यूएटर, वायवीय एक्ट्यूएटर | ||||
| विभिन्न अनुप्रयोगों के अनुसार भागों की सामग्री | |||||
| नहीं | भाग का नाम | कार्बन स्टील | स्टेनलेस स्टील | डुप्लेक्स एसएस | कार्बन एस |
| 1 | शरीर | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 2 | बोनट | A216- WCB | A351- CF8M | 4A/5A | A352- LCB |
| 3 | गेंद | A105+ENP//A182- F304 | A182- F316 | SAF2205/2507 | A182- F304 |
| 4 | तना | A276- 304 | A276- 316 | SAF2205/2507 | A276- 304 |
| 5 | सीट | A105+ENP | A182- F316 | SAF2205/2507 | A350- LF2+ENP |
| 6 | सीट का सम्मिलन | ग्लास से भरा हुआ पीटीएफई | |||
| 7 | सीट स्प्रिंग | A313- 304 | इनकोनेल X- 750 | इनकोनेल X- 750 | A313- 304 |
| 8 | सीट ओ-रिंग | एनपीआर | विटन | पीटीएफई | विटन |
| 9 | स्टेम ओ-रिंग | एनबीआर 2) | विटोन 2) | पीटीएफई | विटोन 2) |
| 10 | बोनट गास्केट | ग्राफाइट+304 | ग्राफाइट+316 | पीटीएफई+2205 | ग्राफाइट+304 |
| 11 | बोनट ओ-रिंग | एनबीआर | विटन | पीटीएफई | विटन |
| 12 | एंटीस्टेटिक स्प्रिंग | A313- 304 | A313- 316 | SAF2205/2507 | A313- 304 |
| 13 | निचला ढक्कन | A216- WCB | A182- F316 | SAF2205/2507 | A182- F304 |
| 14 | बोनट स्टड | A193- B7 | A193- B8 | A193- B8 | A320- L7 |
| 15 | बोनट स्टड नट | A194- 2H | A194- 8 | A194- 8 | A194- 4 |
| 16 | ट्रनीयन | A276- 304 | A276- 316 | A276- 316 | A276- 304 |
| 17 | ट्र्यूनियन असर | 304+पीटीएफई | 316+PTFE | 316+PTFE | 304+पीटीएफई |
| 18 | ग्रंथि फ्लैंज | A216- WCB | A351- CF8M | A351- CF8M | A352- LCB |
| 19 | ग्रंथि बोल्ट | A193- B7 | A193- B8 | A193- B8 | A193- B7 |
| 20 | स्टॉप प्लेट | कार्बन स्टील+Zn | कार्बन स्टील+Zn | कार्बन स्टील | |
| 21 | हैंडल | कार्बन स्टील | |||
उच्च तापमान सामग्री CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C1.3, C5, F5
निम्न तापमान सामग्री A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
मिश्र धातु सामग्रीः कांस्य, IN Conoy, DUPLEX SS, मिश्र धातु 20, Hastelloy C 276, Hastelloy B
तकनीकी दबाव परीक्षण
| शेल परीक्षण | 1.5xकामकाजी दबाव | ||||
| सील परीक्षण | 1.1x कामकाजी दबाव | ||||
| सील के लिए वायु परीक्षण | 0.6Mpa हवा से | ||||
| वाल्व का आकार | न्यूनतम परीक्षण अवधि (सेकंड) | ||||
| डीएन | एनपीएस | शेल शाम को 编` |
पिछली सीट (बैक सीट फीचर वाले वाल्वों के लिए) | क्लोजर चेक वाल्व (एपीआई 594) | बंद अन्य वाल्व |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 से 150 | 2 1/2 " से 6 " तक | 60 | 60 | 60 | 60 |
| 200 से 300 | 8 "-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a परीक्षण की अवधि जांच की अवधि है जब वाल्व पूरी तरह से तैयार है और पूर्ण दबाव में है। | |||||
| बंद करने के परीक्षण के लिए अधिकतम अनुमेय रिसाव दरें | |||||||
| वाल्व का आकार | सभी लोचदार सीट वाल्व | चेक को छोड़कर धातु से बने वाल्व | धातु से बने चेक वाल्व | ||||
| डीएन (मिमी) |
एनपीएस | तरल परीक्षण (बूंदें/मिनट) | गैस. परीक्षण (बुलबुले/मिनट) | तरल परीक्षण (cc/मिनट) | गैस परीक्षण (m3/h) | गैस परीक्षण (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| द्रव परीक्षण के लिए, 1 मिलीलीटर को 16 बूंदों के बराबर माना जाता है। b निर्दिष्ट न्यूनतम परीक्षण अवधि के लिए कोई रिसाव नहीं होना चाहिए। तरल परीक्षण के लिए, 0 बूंदों का अर्थ है कि निर्दिष्ट न्यूनतम परीक्षण अवधि के लिए कोई दृश्य रिसाव नहीं है। गैस परीक्षण के लिए,0 बुलबुले का अर्थ है न्यूनतम निर्दिष्ट परीक्षण अवधि में 1 से कम बुलबुला. |
|||||||
बॉल वाल्व कैटलॉग पृष्ठ/आकार सूची
आवेदनः
वाल्व एक सार्वभौमिक घटक औद्योगिक उत्पाद है जिसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जैसे पेट्रोलियम, पेट्रोकेमिकल, रासायनिक, धातु विज्ञान, बिजली, जल संरक्षण, शहरी निर्माण,यंत्र, कोयला, खाद्य पदार्थ, समुद्री जल, तेल शोधन, पर्यावरण, ऊर्जा।
भाप, एलपीजी।
संदर्भ मानक:
एपीआई 600: कास्ट कार्बन और मिश्र धातु वाल्व
एपीआई 603: स्टेनलेस स्टील के वाल्व
एपीआई 602/बीएस 5352: फोल्ड वाल्व
एपीआई 6डीः पाइपलाइनों के लिए स्लैब और ट्रांज़िट कंडक्ट वाल्व
एपीआई 598 और बीएस एन 12266-1: वाल्वों का परीक्षण
एएसएमई बी1610: वाल्वों के लिए आमने सामने आयाम
ASME B16.5 और ASME B16.47: फ्लैंग कनेक्शन
एएसएमई बी1625बट वेल्ड कनेक्शन का डिजाइन
एएसएमई बी1634: सामग्री के ग्रेड के अनुसार दबाव और तापमान के नाम
आईएसओ 7-1:1994, पाइप धागे जहां धागे पर दबाव-टाइट जोड़ों का निर्माण किया जाता है भाग 1: आयाम, सहिष्णुता
और पदनाम।
आईएसओ 4200:1991, सादे अंत वाले स्टील के ट्यूब, वेल्डेड और निर्बाध
आईएसओ 5208:1993, औद्योगिक वाल्व ️ वाल्वों का दबाव परीक्षण।
आईएसओ 5209:1977सामान्य प्रयोजन के औद्योगिक वाल्व
ISO 5210:1991, औद्योगिक वाल्व ¥ मल्टी-टर्न वाल्व एक्ट्यूएटर संलग्नक।
आईएसओ 5752: ₹ 1), फ्लैन्ज पाइप सिस्टम में उपयोग के लिए धातु वाल्व ₹ चेहरे से चेहरे और केंद्र से चेहरे के आयाम।
आईएसओ 6708:1995, पाइपवर्क के घटक DN (नाममात्र आकार) की परिभाषा और चयन।
ISO 7005-1:1992, धातु के फ्लैंज भाग 1: स्टील के फ्लैंज।
आईएसओ 7268:1983, पाइप के घटक ️ नाममात्र दबाव की परिभाषा।
एएसएमई बी1.1:1989, एकीकृत इंच के पेंच धागे (यूएन और यूएनआर धागे के रूप में) ।
एएसएमई बी1.5१९८८ (आर १९९४), एसीएमई स्क्रू धागे।
एएसएमई बी1.8१९८८ (आर १९९४), स्टब ऐक्मे स्क्रू थ्रेड।
एएसएमई बी1.12:1987 (R1992), स्क्रू थ्रेड ️ कक्षा 5 हस्तक्षेप ️ फिट थ्रेड
एएसएमई बी1.20.1१९८३ (आर १९९२), पाइप धागा, सामान्य प्रयोजन (इंच)
एएसएमई बी165:1996, पाइप फ्लैंग्स और फ्लैंग फिटिंग
एएसएमई बी1634:1996, वाल्व ️ फ्लैंग, थ्रेड और वेल्डिंग एंड।
एएसएमई बी182.21987 (R1993), स्क्वायर और हेक्स नट्स (इंच श्रृंखला) ।
ASTM A193:1996उच्च तापमान सेवा के लिए मिश्र धातु इस्पात और स्टेनलेस स्टील बोल्टिंग सामग्री के लिए विनिर्देश।
ASTM A194:1996उच्च दबाव और उच्च तापमान के लिए बोल्ट के लिए कार्बन और मिश्र धातु स्टील नट्स के लिए विनिर्देश
सेवा।
ASTM A307:1994कार्बन स्टील के बोल्ट और स्टड के लिए विनिर्देश, 60 000 पीएसआई तन्यता शक्ति।
एमएसएस एसपी-55:1985 (आर1990), इस्पात कास्टिंग के लिए गुणवत्ता मानक, दृश्य सतह जांच।
1) प्रकाशित किया जाना है (आईएसओ 5752:1982)
