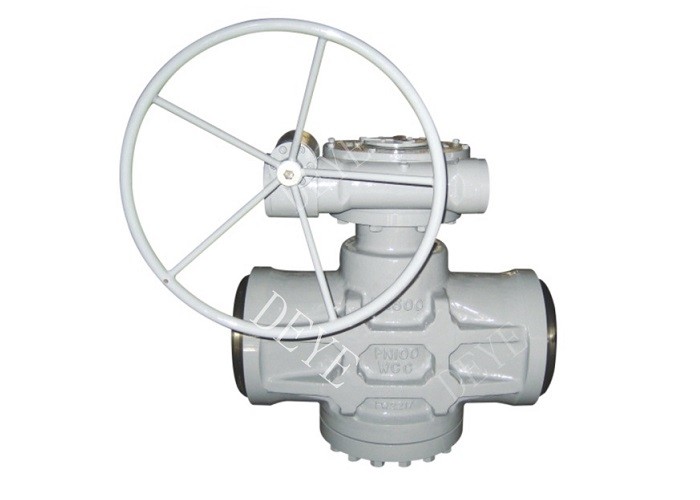

WCC WCB स्टील प्लग वाल्व बट वेल्डिंग एंड PV-064-08F के साथ
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | डीवाई-वी-23 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD20000 each |
| पैकेजिंग विवरण | कार्टन बॉक्स + प्लाई लकड़ी के मामले या कार्टन + पैलेट |
| प्रसव के समय | सामान्य ऑर्डर के लिए 20 दिन, स्टॉक की गई वस्तुओं के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000 पीसीएस एक महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रमुखता देना | WCB स्टील प्लग वाल्व,WCC स्टील प्लग वाल्व,PV-064-08F प्लग वाल्व |
||
|---|---|---|---|
उत्पाद विवरण
एपीआई 6 डी प्लग वाल्वएक या कई क्षैतिज खोखले मार्गों के साथ एक बेलनाकार या शंकुदार डिस्क है, जिसे वाल्व के माध्यम से तरल पदार्थ के प्रवाह को खोलने, बंद करने या नियंत्रित करने के लिए घुमाया जा सकता है।सबसे अधिक इस्तेमाल किया जाने वाला प्रकार दो-पोर्ट स्नेहित प्रकार है जिसमें एक खुली और एक बंद स्थिति है.
उत्पाद की जानकारी/ उत्पाद का वर्णन/ मूल जानकारी/ विनिर्देश
| एपीआईएल वाल्व मानक |
पेट्रोलियम और प्राकृतिक गैस उद्योगों के लिए API600 बोल्टेड बोनट स्टील गेट वाल्व एपीआई 602 फोल्ड स्टील वाल्व एपीआई 603 स्टेनलेस स्टील वाल्व एपीआई6डी गेट वाल्व, प्लग वाल्व और बॉल वाल्व एपीआई 609 तितली वाल्व एपीआई 594 वेफर, लुग चेक वाल्व BS1868 चेक वाल्व BS1873/ /BS 5352 कास्ट और फोल्ड ग्लोब वाल्व |
| प्रकार | सीधे-सीधे प्लग वाल्व, तीन-तरफा प्लग वाल्व, और चार-तरफा प्लग वाल्व, कारतूस प्लग वाल्व, नरम सील प्लग वाल्व, तेल चिकनाई स्लाइडिंग सील प्लग वाल्व, उठाने प्लग वाल्व, एक्सेन्ट्रिक प्रकार,डबल विस्तार (डबल ब्लॉक और रक्तस्राव) |
| आकार | 1/2"-24 DN15-DN600 |
| कनेक्शन समाप्त करें | फ्लैंज एंड्स, आरएफ, एफएफ, आरटीजे, एलएम, बीडब्ल्यू एंड्स, थ्रेडेड एंड्स एनपीटी, बीएसपीटी, बीएसपीपी, सॉकेट वेल्डेड एंड्स |
| दबाव सीमा |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160 |
| सतह | एसिड अचार, पॉलिश, गैल्वेनाइज्ड, पेंटिंग, एपॉक्सी पावर कोटेड |
सामग्री सूची ग्रेड
| मुख्य सामग्री | मानक | |||||||
| कास्टिंग | बार या फोर्जिंग | |||||||
| एएसटीएम | डीआईएन (डब्ल्यू-एनआर) | UNS-नहीं। | जेआईएस | एएसटीएम | डीआईएन (डब्ल्यू-एनआर) | UNS-नहीं। | जेआईएस | |
| मार्टेंस्टिक स्टेनलेस स्टील | ||||||||
| 13Cr-4Ni-0.8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - क्या? |
| ऑस्टेनिटिक स्टेनलेस स्टील | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | A276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3.5Mo | A351 CG8M | - क्या? | J93000 | - क्या? | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - क्या? | J92999 | - क्या? | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - क्या? |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | |
| 25Cr-20N | A351 CK20 | - क्या? | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - क्या? | B408 N08800 | 1.4876 | N08800 | NCF800 |
| सुपर ऑस्टेनिटिक स्टेनलेस स्टील | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - क्या? | - क्या? | - क्या? | B691 N08367 | - क्या? | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN मॉड. | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? | - क्या? |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - क्या? | J93254 | - क्या? | A276 S31254 | - क्या? | S31254 | - क्या? |
| डुप्लेक्स स्टेनलेस स्टील | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - क्या? | J92205 | - क्या? | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - क्या? | J93370 | - क्या? | A790 UNS31260 | - क्या? | S31260 | - क्या? |
| सुपर डुप्लेक्स स्टेनलेस स्टील | ||||||||
| 25Cr-7Ni-3Mo-N | - क्या? | - क्या? | - क्या? | एससीएस10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - क्या? | - क्या? | - क्या? | एससीएस10 मॉड. | - क्या? | - क्या? | - क्या? | - क्या? |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - क्या? | A479 S32750 | 1.446 | S32750 | - क्या? |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - क्या? | J93404 | - क्या? | A479 S32750 | 1.446 | S32750 | - क्या? |
उच्च तापमान सामग्री CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2F12C12WC9, F22C1.3, C5, F5
निम्न तापमान सामग्री A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
मिश्र धातु सामग्रीः कांस्य, IN Conoy, DUPLEX SS, मिश्र धातु 20, Hastelloy C 276, Hastelloy B
तकनीकी दबाव परीक्षण
| शेल परीक्षण | 1.5xकामकाजी दबाव | ||||
| सील परीक्षण | 1.1x कामकाजी दबाव | ||||
| सील के लिए वायु परीक्षण | 0.6Mpa हवा से | ||||
| वाल्व का आकार | न्यूनतम परीक्षण अवधि (सेकंड) | ||||
| डीएन | एनपीएस | शेल शाम को 编` |
पिछली सीट (बैक सीट फीचर वाले वाल्वों के लिए) | क्लोजर चेक वाल्व (एपीआई 594) | बंद अन्य वाल्व |
| ≤50 | ≤ 2" | 15 | 15 | 60 | 15 |
| 65 से 150 | 2 1/2 " से 6 " तक | 60 | 60 | 60 | 60 |
| 200 से 300 | 8 "-12" | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a परीक्षण की अवधि जांच की अवधि है जब वाल्व पूरी तरह से तैयार है और पूर्ण दबाव में है। | |||||
| बंद करने के परीक्षण के लिए अधिकतम अनुमेय रिसाव दरें | |||||||
| वाल्व का आकार | सभी लोचदार सीट वाल्व | चेक को छोड़कर धातु से बने वाल्व | धातु से बने चेक वाल्व | ||||
| डीएन (मिमी) |
एनपीएस | तरल परीक्षण (बूंदें/मिनट) | गैस. परीक्षण (बुलबुले/मिनट) | तरल परीक्षण (cc/मिनट) | गैस परीक्षण (m3/h) | गैस परीक्षण (ft3/h) | |
| ≤50 | ≤2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| द्रव परीक्षण के लिए, 1 मिलीलीटर को 16 बूंदों के बराबर माना जाता है। b निर्दिष्ट न्यूनतम परीक्षण अवधि के लिए कोई रिसाव नहीं होना चाहिए। तरल परीक्षण के लिए, 0 बूंदों का अर्थ है कि निर्दिष्ट न्यूनतम परीक्षण अवधि के लिए कोई दृश्य रिसाव नहीं है। गैस परीक्षण के लिए,0 बुलबुले का अर्थ है न्यूनतम निर्दिष्ट परीक्षण अवधि में 1 से कम बुलबुला. |
|||||||
प्लग वाल्व के फायदे
1प्लग वाल्वों का प्रयोग अक्सर काम करने के लिए किया जाता है, जिसमें तेज़ और हल्के वजन के साथ खोलना और बंद करना होता है।
2प्लग वाल्व का द्रव प्रतिरोध कम होता है।
3प्लग वाल्व की संरचना सरल है, मात्रा अपेक्षाकृत छोटी है, वजन हल्का है और इसका रखरखाव करना आसान है।
4अच्छा सील प्रदर्शन।
5मध्यम की प्रवाह दिशा स्थापना दिशा द्वारा सीमित किए बिना मनमाने ढंग से हो सकती है।
6कोई कंपन नहीं, कम शोर
प्लग वाल्वों की सूची पृष्ठ
आवेदनः
वाल्व एक सार्वभौमिक घटक औद्योगिक उत्पाद है जिसका व्यापक रूप से कई उद्योगों में उपयोग किया जाता है, जैसे पेट्रोलियम, पेट्रोकेमिकल, रासायनिक, धातु विज्ञान, बिजली, जल संरक्षण, शहरी निर्माण,यंत्र, कोयला, खाद्य पदार्थ, समुद्री जल, तेल शोधन, पर्यावरण, ऊर्जा।
संदर्भ मानक:
एपीआई 600: कास्ट कार्बन और मिश्र धातु वाल्व
एपीआई 603: स्टेनलेस स्टील के वाल्व
एपीआई 602/बीएस 5352: फोल्ड वाल्व
एपीआई 6डीः पाइपलाइनों के लिए स्लैब और ट्रांज़िट कंडक्ट वाल्व
एपीआई 598 और बीएस एन 12266-1: वाल्वों का परीक्षण
एएसएमई बी1610: वाल्वों के लिए आमने सामने आयाम
ASME B16.5 और ASME B16.47: फ्लैंग कनेक्शन
एएसएमई बी1625बट वेल्ड कनेक्शन का डिजाइन
एएसएमई बी1634: सामग्री के ग्रेड के अनुसार दबाव और तापमान के नाम
आईएसओ 7-1:1994, पाइप धागे जहां धागे पर दबाव-टाइट जोड़ों का निर्माण किया जाता है भाग 1: आयाम, सहिष्णुता
और पदनाम।
आईएसओ 4200:1991, सादे अंत वाले स्टील के ट्यूब, वेल्डेड और निर्बाध
आईएसओ 5208:1993, औद्योगिक वाल्व ️ वाल्वों का दबाव परीक्षण।
आईएसओ 5209:1977सामान्य प्रयोजन के औद्योगिक वाल्व
ISO 5210:1991, औद्योगिक वाल्व ¥ मल्टी-टर्न वाल्व एक्ट्यूएटर संलग्नक।
आईएसओ 5752: ₹ 1), फ्लैन्ज पाइप सिस्टम में उपयोग के लिए धातु वाल्व ₹ चेहरे से चेहरे और केंद्र से चेहरे के आयाम।
आईएसओ 6708:1995, पाइपवर्क के घटक DN (नाममात्र आकार) की परिभाषा और चयन।
ISO 7005-1:1992, धातु के फ्लैंज भाग 1: स्टील के फ्लैंज।
आईएसओ 7268:1983, पाइप के घटक ️ नाममात्र दबाव की परिभाषा।
एएसएमई बी1.1:1989, एकीकृत इंच के पेंच धागे (यूएन और यूएनआर धागे के रूप में) ।
एएसएमई बी1.5१९८८ (आर १९९४), एसीएमई स्क्रू धागे।
एएसएमई बी1.8१९८८ (आर १९९४), स्टब ऐक्मे स्क्रू थ्रेड।
एएसएमई बी1.12:1987 (R1992), स्क्रू थ्रेड ️ कक्षा 5 हस्तक्षेप ️ फिट थ्रेड
एएसएमई बी1.20.1१९८३ (आर १९९२), पाइप धागा, सामान्य प्रयोजन (इंच)
एएसएमई बी165:1996, पाइप फ्लैंग्स और फ्लैंग फिटिंग
एएसएमई बी1634:1996, वाल्व ️ फ्लैंग, थ्रेड और वेल्डिंग एंड।
एएसएमई बी182.21987 (R1993), स्क्वायर और हेक्स नट्स (इंच श्रृंखला) ।
ASTM A193:1996उच्च तापमान सेवा के लिए मिश्र धातु इस्पात और स्टेनलेस स्टील बोल्टिंग सामग्री के लिए विनिर्देश।
ASTM A194:1996उच्च दबाव और उच्च तापमान के लिए बोल्ट के लिए कार्बन और मिश्र धातु स्टील नट्स के लिए विनिर्देश
सेवा।
ASTM A307:1994कार्बन स्टील के बोल्ट और स्टड के लिए विनिर्देश, 60 000 पीएसआई तन्यता शक्ति।
एमएसएस एसपी-55:1985 (आर1990), इस्पात कास्टिंग के लिए गुणवत्ता मानक, दृश्य सतह जांच।
1) प्रकाशित किया जाना है (आईएसओ 5752:1982)
