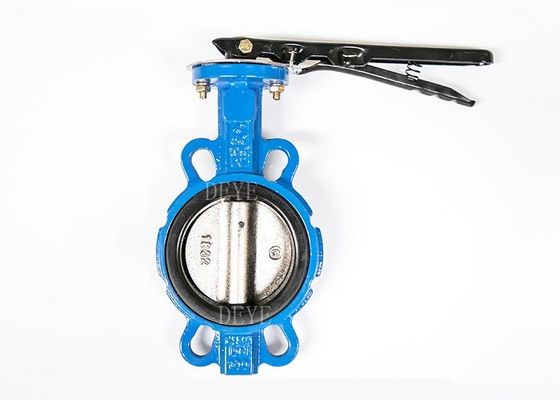

Wras लचीला लोहा पानी वाल्व GG25 GGG40 GGG50 वेफर तितली वाल्व पानी के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | DY-BFV-1005 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD20000 each |
| पैकेजिंग विवरण | कार्टन बॉक्स + प्लाई लकड़ी के मामले या कार्टन + पैलेट |
| प्रसव के समय | सामान्य ऑर्डर के लिए 20 दिन, स्टॉक की गई वस्तुओं के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000 पीसीएस एक महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रमुखता देना | Wras लचीला लोहे का पानी वाल्व,जल वाल्व GG25,GGG50 वेफर तितली वाल्व |
||
|---|---|---|---|
उत्पाद विवरण
सीरीज संख्या BFV-1005
एक तितली वाल्व, जिसे फ्लैप वाल्व के रूप में भी जाना जाता है, एक सरल संरचना विनियामक वाल्व है जिसका उपयोग कम दबाव पाइपलाइन मीडिया के स्विच नियंत्रण के लिए किया जा सकता है।तितली वाल्व बंद घटक के रूप में एक डिस्क के साथ एक वाल्व को संदर्भित करता है (वाल्व डिस्क या तितली प्लेट) जो खोलने और बंद करने के लिए वाल्व अक्ष के चारों ओर घूमता है.
तितली वाल्वों का उपयोग विभिन्न प्रकार के तरल पदार्थों जैसे हवा, पानी, भाप, विभिन्न संक्षारक मीडिया, कीचड़, तेल उत्पादों, तरल धातुओं और रेडियोधर्मी मीडिया के प्रवाह को नियंत्रित करने के लिए किया जा सकता है।मुख्य रूप से पाइपलाइनों पर काटने और थ्रॉटलिंग के लिए प्रयोग किया जाता हैबटरफ्लाई वाल्व खोलने और बंद करने का हिस्सा एक डिस्क के आकार का बटरफ्लाई प्लेट है जो खोलने, बंद करने या समायोजित करने के उद्देश्य को प्राप्त करने के लिए वाल्व शरीर के भीतर अपनी धुरी के चारों ओर घूमता है।
त्वरित विवरण
डिजाइन मानकः एपीआई 609.
शरीर की सामग्रीः डक्टिल आयरन ASTM A536
नाममात्र व्यास: DN40 से DN1200 (1-1/2 ¢ 48 ¢)
दबावः CL150 (PN20) 150PSI 225PSI, 285PSI, PN6/PN10/PN16, JI5K/JIS10K
अंत कनेक्शनः वेफर, एलयूजी
आमने-सामनेः EN558 श्रृंखला 20
ऊपरी फ्लैंज ISO5211.
द्विदिश सील, नवीकरणीय सीट डिजाइन
कार्य करने का तरीकाः लीवर
परीक्षण और निरीक्षणः एपीआई 598. एन 1226
ईपॉक्सी पाउडर अंदर और बाहर लेपित न्यूनतम 250 माइक्रोन।
उत्पाद रेंज
उपलब्ध शरीर सामग्रीः नम्र लोहा, कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील।
उपलब्ध डिस्क सामग्रीः लचीला लोहा, SS304, SS316, कांस्य, डुप्लेक्स SS2205/2507, UNS31803/UNS32750
वैकल्पिक सीटः ईपीडीएम, एनबीआर, पीटीएफई, टेफ्लॉन।
वैकल्पिक अंत कनेक्शनः वेफर, लग, फ्लैंग्ड।
वैकल्पिक शरीर डिजाइनः एक्सेन्ट्रिक या कॉन्सेन्ट्रिक केंद्र रेखा
आमने-सामनेः EN558 सीरीज 13/14, लंबी या छोटी टाइप
सामान्य व्यासः 4"~96" (DN100~DN2400).
दबाव सीमाः 150 पाउंड (PN10~PN25) ।
उपलब्ध ऑपरेशनः गियरबॉक्स, इलेक्ट्रिक, वायवीय एक्ट्यूएटर
कार्य तापमानः -46°C~+200°C.
प्रदर्शनः
- लचीला लोहा ठोस वाल्व शरीर, QT450-10 लचीला लोहा वाल्व शरीर, तन्यता शक्ति 450Mpa मिन.
- उच्च लोचदार सीट रबर
वाल्व सीट रबर की रबर सामग्री 50% है, और खोलने और बंद करने के प्रयोगों का अनुकरण 10,000 से अधिक बार है, बिना रिसाव के
- अक्सु एपॉक्सी प्लास्टिक पाउडर
वाल्व शरीर को Akzo के इपॉक्सी राल पाउडर Min. 250 माइक्रोन के साथ छिड़का जाता है।
- एंटी-ब्लोइंग वाल्व शफ्ट डिजाइन
बटरफ्लाई वाल्व की वाल्व शाफ्ट में ब्लोइंग विरोधी संरचना को अपनाया गया है, जिसमें उत्कृष्ट सुरक्षा प्रदर्शन है।
तितली वाल्व की स्थापना
चित्र 1
|
गलत वाल्व के बाहर खोला हुआ डिस्क शरीर का चेहरा, पाइप फ्लैंग्स पर्याप्त रूप से फैला नहीं है।
|
डिस्क लगभग बंद स्थिति में तैनात पाइप flange फैलाव अनुमति देता है वाल्व के लिए पर्याप्त स्थान। |
 |
|
चित्र 2 वाल्व के केंद्र और फ्लैंगिंग
|
बंद स्थिति में डिस्क वाल्व और संभोग फ्लैंग्स के बीच स्थापित गास्केट |
सही कोई फ्लैंज गास्केट का प्रयोग नहीं किया गया। डिस्क लगभग बंद स्थिति में है। |
|
|
|
चित्र 3. फ्लैंज बोल्ट सख्त अनुक्रम
चित्र 4 - फ्लैंज बोल्टों का अंतिम वाल्व संरेखण और कसना
|
गलत पाइप फ्लैंग्स गलत संरेखित असमान टोक़ बोल्टिंग पर लागू किया। |
सही पाइपिंग संरेखित. थ्रेड जुड़ाव बराबर वाल्व के दोनों तरफ। |
|
|
|
आवेदनः
व्यापक रूप से गैस, तेल, पानी, रासायनिक इंजीनियरिंग और अन्य संबंधित उद्योगों में उपयोग किया जाता है, साथ ही थर्मल पावर स्टेशनों के शीतलन जल प्रणालियों में भी
