150PSI स्टेनलेस स्टील थ्रेडेड Y WYE टी पाइप फिटिंग के उपयोग के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | एसटीएच-टीएच-11 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD0.5-USD50 for each pc |
| पैकेजिंग विवरण | कार्टन+प्लाई-लकड़ी के केस, पैलेट |
| प्रसव के समय | स्टॉक आइटम के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000000PCS एक माह |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| धागा | डीआईएन 2999, आईएसओ 7/1, आईएसओ 228, एनपीटी, बीएसपीटी, बीएसपी | ढलाई | धातु - स्वरूपण तकनीक |
|---|---|---|---|
| सामग्री | 304/304L, 316/316L | आकार | 1/4"-4" |
| प्रमुखता देना | ग्रिड पाइप फिटिंग स्टेनलेस स्टील,थ्रेडेड पाइप फिटिंग BSPT,स्टेनलेस स्टील |
||
उत्पाद विवरण

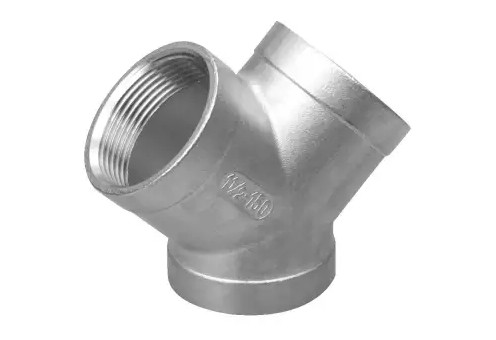

150 पीएसआई बीएसपीटी स्टेनलेस स्टील थ्रेडेड पाइप फिटिंग्स WYE Y TEE के साथ
वाई प्रकार टी (पाइप फिटिंग), स्टेनलेस स्टील कास्ट फिटिंग, एकीकृत आकार पाइप फिटिंग एक अक्षर वाई, शाखा पाइप और मुख्य आउटलेट 45 ° /60 ° कोण की तरह है,पाइप वाइज पाइप टी के समान हैं। एकमात्र अंतर यह है कि शाखा लाइन घर्षण को कम करने के लिए कोण पर है जो प्रवाह को बाधित कर सकती है।पाइप कनेक्शन आम तौर पर एक सामान्य 90 डिग्री कोण के बजाय 45 डिग्री के कोण पर हैयदि किसी शाखा का अंत पार रेखा के लंबवत हो जाता है, तो पाइप फिटिंग एक "टी-वाई" बन जाती है।
पाइप वाई का उपयोग एक पाइप को किसी डिग्री या कोण पर दूसरे पाइप में शामिल होने की अनुमति देने के लिए किया जाता है। जैसा कि नाम से पता चलता है, पाइप वाई Y आकार के होते हैं पाइप फिटिंग वे विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किए जाने वाले एक लोकप्रिय प्रकार के पाइप फिटिंग हैं।
उत्पाद की जानकारी/उत्पाद का वर्णन/मूल जानकारी/विशिष्ट विवरण
| विवरण | स्टेनलेस स्टील के फिटिंग |
| उत्पाद का नाम | घुमावदार NPT BSPT 150PSI कोहनी, रिड्यूसर, युग्मन, प्लग, बुशिंग, यूनियन, टी, क्रॉस, कैप स्टेनलेस स्टील स्क्रूड पाइप फिटिंग घुमावदार पाइप फिटिंग संघ, हेक्स निप्पल, बुशिंग, रिड्यूसर सॉकेट, 45 90 डिग्री कोहनी, स्क्वायर हेड प्लग, युग्मन, वाई पाइप जोड़ों टी |
| आकार | 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" |
| गास्केट | एनबीआर, एफकेएम |
| धागा | बीएसपीटी, बीएसपीपी, एनपीटी, पीएस, डीआईएन |
| सामग्री | स्टेनलेस स्टील201,202, स्टेनलेस स्टील304, स्टेनलेस स्टील 316 |
| कास्टिंग विधि | निवेश सटीक कास्टिंग, सीएनसी मशीन |
| आवेदन | तेल, जल, औद्योगिक, रासायनिक |
| परीक्षण दबाव | आमतौर पर 150PSI |
| पैकेज | पीसी/पॉलीबैग, पॉलीबैग/कार्टन, कार्टन/पैलेट या आपकी आवश्यकता के अनुसार |
| लाभ | 1OEM और अनुकूलित सेवा प्रदान की जा सकती है |
| 2. अनुभव के साथ, गुणवत्ता की गारंटी | |
| 3आईएसओ9001 द्वारा अनुमोदितः2015 | |
| 4. स्वतंत्र खुले ढालना क्षमता के साथ, OEM माना जाता है |
प्रौद्योगिकी/तकनीकी डेटाशीट
 |
|
|
|
|
|
| 90° कोहनी | 90° सड़क कोहनी | 45° कोहनी | |||
|
|
|
|
|
|
| टी | क्रॉस | हेक्स. निप्पल | |||
|
|
|
|
|
|
| हेक्स. प्लग | स्क्वायर प्लग | हेक्स. कैप | |||
|
|
|
|
|
|
| गोल टोपी | युग्मन (सोकेट) | आधा युग्मन | |||
| आकार | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 |
| 1/8 | 16 | 18 | 16 | 17 | 25 | 22 | 18 | 17 | 13 | - | - | - |
| चौथाई | 19 | 19 | 19 | 20 | 30 | 30 | 18 | 21 | 15 | 15 | 25 | 11 |
| 3/8 | 24 | 20 | 25 | 24 | 34 | 31 | 19 | 23 | 17 | 17 | 26 | 12 |
| आधा | 25.5 | 20 | 28 | 26 | 37 | 35 | 22 | 24 | 19 | 17.5 | 32 | 15 |
| 3/4 | 29.5 | 23 | 32 | 30 | 43 | 39 | 24 | 25 | 18 | 20.5 | 33 | 17 |
| 1 ¢ | 36 | 26 | 39 | 36 | 51 | 45 | 27 | 27 | 20.5 | 23.5 | 38 | 19 |
| 1-1/4 | 43.5 | 30 | 45 | 44 | 59 | 48 | 26 | 34.5 | 22 | 25.5 | 44 | 22 |
| 1-1/2 | 46.5 | 33 | 49 | 47 | 64 | 50 | 29.5 | 35.5 | 23 | 26.5 | 44 | 23 |
| 2 ¢ | 55.5 | 38 | 57 | 54 | 74 | 57 | 32 | 36 | 25.5 | 28 | 50 | 25 |
| 2-1/2 | 66 | 45 | 69 | 66 | 90 | 64 | 36.5 | 43 | 28.5 | 31 | 58 | 29 |
| 3 ¢ | 74 | 52 | - | 74 | 99 | 70 | 37.5 | 46.5 | 30.5 | 33 | 66 | 33 |
| 4 ¢ | 90 | 64 | - | 90 | 115 | 79 | 42 | 52 | 38.5 | 37 | 72 | 36 |
उत्पादन प्रक्रिया
आम तौर पर इस्तेमाल किया जाने वाला सामग्री ग्रेड
SS316 रासायनिक संरचना
ASTM A351 CF8M, SS316% में रासायनिक संरचना
| ASTM A351 CF8M, SS316% में रासायनिक संरचना | ||||||||
| सी | एमएन | पी | एस | हाँ | नि | सीआर | मो | |
| मिनट. | 9.0 | 18.0 | 2.00 | |||||
| मैक्स. | 0.080 | 1.500 | 0.040 | 0.040 | 1.500 | 12.0 | 21.0 | 3.00 |
SS316 कमरे के तापमान पर फिटिंग के यांत्रिक गुण
| SS316/SS316L | तन्य शक्ति Rm (N/mm2) | ऊपरी उपज बिंदु ReH (N/mm2) min. | A5 के टूटने पर लम्बाई (%) मिन. |
कठोरता परीक्षण (HRB) |
| मिनट. | 485 | 205 | 30 | |
| मैक्स. | 80 |
SS304 रासायनिक संरचना
| एएसटीएम ए३५१ सीएफ८, एसएस३०४ % में रासायनिक संरचना | ||||||||
| सी | एमएन | पी | एस | हाँ | नि | सीआर | मो | |
| मिनट. | 8.0 | 18.0 | ||||||
| मैक्स. | 0.080 | 1.500 | 0.040 | 0.040 | 2.000 | 11.0 | 21.0 | 0.50 |
SS304 कमरे के तापमान पर फिटिंग के यांत्रिक गुण
| SS304/SS304L | तन्य शक्ति Rm (N/mm2) | ऊपरी उपज बिंदु ReH (N/mm2) min. | A5 के टूटने पर लम्बाई (%) मिन. |
कठोरता परीक्षण (HRB) |
| मिनट. | 485 | 205 | 35 | |
| अधिकतम |
आवेदन/ उपयोग:
घुमावदार पाइप फिटिंग का उपयोग आमतौर पर वाटर गैस पाइप, छोटे व्यास के पानी के पाइप, संपीड़ित वायु पाइप और निम्न दबाव वाले भाप पाइप में किया जाता है।
