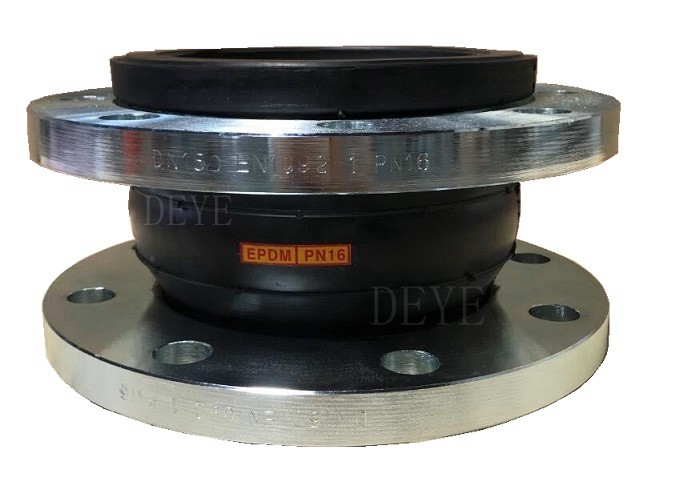

ईपीडीएम एनबीआर पीटीएफई रबर विस्तार जोड़ों के साथ PN10 PN16 Cl150
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | DY-RJ-U02 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD25 each |
| पैकेजिंग विवरण | कार्टन बॉक्स + प्लाई लकड़ी के मामले या कार्टन + पैलेट |
| प्रसव के समय | सामान्य ऑर्डर के लिए 20 दिन, स्टॉक की गई वस्तुओं के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000 पीसीएस एक महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रकार | एकल क्षेत्र प्रकार, जुड़वां क्षेत्र प्रकार, डबल क्षेत्र प्रकार, डबल बॉल प्रकार, यूनियन फिटिंग प्रकार | रबड़ सामग्री | ईपीडीएम, एनबीआर, बूना, नियोप्रीन, विटन, पीटीएफई, हाइपलॉन |
|---|---|---|---|
| निकला हुआ किनारा प्रकार | एचडीजी, इलेक्ट्रिक, जस्ती, जिंक लेपित, स्टेनलेस स्टील | रेटिंग | PN10 PN16 PN25 CL150LBS 150# |
| आकार | 2 " (DN50MM) -144" ((DN3600MM) | ||
| प्रमुखता देना | पीटीएफई रबर के विस्तार जोड़,एनबीआर रबर विस्तार जोड़,पीएन16 एपीडीएम विस्तार जोड़ |
||
उत्पाद विवरण
ईपीडीएम एनबीआर पीटीएफई रबर विस्तार जोड़ों के साथ PN10 PN16 Cl150
रबर विस्तार जोड़ एक लचीला इकाई है जो प्राकृतिक या सिंथेटिक इलास्टोमर्स या पीटीएफई से निर्मित है और यदि आवश्यक हो, तो बेलो (स्टील, नायलॉन या अरामाइड) का एक सुदृढीकरण जोड़ा जाता है।रबर विस्तार जोड़ों आंदोलनों को अवशोषित करने के लिए पाइप सिस्टम के लिए एकदम सही समाधान हैं, कंपन या शोर, जिसके परिणामस्वरूप पाइपवर्क और कनेक्टेड उपकरण का महत्वपूर्ण रूप से विस्तारित सेवा जीवन होता है।
मुख्य स्पेयर पार्ट्स की सामग्री
| आवरण | ईपीडीएम, एनबीआर, हाइपलोन, एनआर, पीटीएफई |
| कपड़े का सुदृढीकरण | नायलॉन |
| ट्यूब | ईपीडीएम, एनबीआर, हाइपलोन, एनआर, पीटीएफई |
| रिटेन रिंग | स्टील |
| फ्लैंज | कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स एसएस |
आपूर्ति का दायरा
| आकार सीमा | DN50-DN800 |
|
|
रबर के लिए PN10 PN16 PN25 |
| PN10, PN16, PN25, PN40, PN64, PN100 धातु के लिए |
डिजाइन दबाव
| कार्य प्रेस (बार) | 10 | 16 | 25 |
| फट दबाव ((बार) | 30 | 48 | 55 |
| वैक्यूम ((mmHg) | 400 | 650 | 750 |
प्रौद्योगिकी/तकनीकी डेटाशीट
गोलाकार एकल गोलाकार रबर विस्तार संयुक्त
रबर जोड़ों के लिए आयाम PN16
| नाममात्र व्यास DN |
लंबाई L ((मिमी)
|
बोल्ट का संख्या n |
फ्लैंज छेद डाय. |
बॉल्ट सर्कल का डाय
|
अक्षीय विस्थापन (मिमी) |
पार्श्व विस्थापन
|
झुकने का कोण
|
|||
| (मिमी) | (में) | खिंचाव | कॉम्पअवरोध | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10उ | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
रबर जोड़ का आयाम 150LBS
| नाममात्र व्यास DN | लंबाई L ((मिमी) | b | संख्या बॉल्ट |
फ्लैंज छेद का दीया | डाय, बोल्ट सर्कल का। | अक्षीय विस्थापन | पार्श्व विस्थापन | झुकने का कोण | |||
|
मिमी |
|||||||||||
| (एमएम) | L1 | L2 | खिंचाव | संपीड़न | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ±15° |
| 32 | एक चौथाई | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ±15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ±15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | -16 | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | -16 | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | -16 | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | १९ | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | १९ | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | १९ | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | १९ | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | १९ | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | १९ | ±19 | ±15° |
विशेषताएं
अक्षीय आंदोलनों (विस्तार और संपीड़न) को अवशोषित करें।
अक्षीय गति धनुष की आयामी लंबाई में परिवर्तन है
उसकी अनुदैर्ध्य धुरी के समानांतर दिशा में।
पार्श्व आंदोलनों को अवशोषित करें।
पार्श्व गति धनुष के एक छोर से दूसरे छोर तक उसके अनुदैर्ध्य अक्ष के लंबवत दिशा में सापेक्ष विस्थापन है।
कोणीय और घुमावदार आंदोलनों को अवशोषित करें।
कोणीय गति धनुष की अनुदैर्ध्य धुरी का एक घूर्णन बिंदु की ओर घूर्णन विस्थापन है। मोड़ एक मोड़ को संदर्भित करता है
धूल के दूसरे छोर के संबंध में धूल के मध्य रेखा के बारे में।
कंपन को कम करें।
रबर विस्तार जोड़ों को अलग या उपकरण से उत्पन्न कंपन को कम करने के लिए।
कंपन की मात्रा कम हो जाती है और वे इन प्रतिकूल प्रभावों से उपकरण की रक्षा करते हैं।
मंद ध्वनि संचरण।
रबर विस्तार जोड़ों के कारण ध्वनि के संचरण को कम करने की प्रवृत्ति होती है
रबर जोड़ के मैनुअल और स्थापना नोट्स
1, विस्तार जोड़ों की स्थापना विस्तार पाइपिंग निर्माण चित्र और स्थापना निर्देशों के अनुसार किया जाना चाहिए
2, पाइपलाइन के विस्तार संयुक्त स्थापित करने के लिए अनुमानित होना चाहिए
और विस्तार जोड़ों को एक भूमिका निभाने के लिए बनाया जा सकता है, इसलिए सेटिंग्स के अभिविन्यास और निर्धारण को तकनीकी जानकारी के डिजाइन विभागों के सख्ती से अनुपालन में होना चाहिए।एक निश्चित समर्थन की स्थापना का सिद्धांत, कृपया "बेल्लोव्स विस्तार जोड़ों की स्थापना गाइड" देखें।
3, एक बफ़ल विस्तार संयुक्त के साथ एक पतली स्टेनलेस स्टील प्लेट के साथ गठित है, तो खो में ले जाने, उठाने और वेल्डिंग ध्यान रखना चाहिए अवधि, खरोंच, चाप को हिट नहीं करने के लिए,वेल्ड छिड़काव और अन्य कारणों के लिए धनुष क्षति
4, स्थापना और पाइपिंग बफ़ल से पहले निकाला जाना चाहिए विदेशी शरीर बफ़ल के सामान्य आंदोलन सुनिश्चित करने के लिए
5, एक प्रवाह मीडिया विस्तार संयुक्त के लिए अनुरोध पर प्रवाह तीर स्थापित करने के लिए आवश्यक होना चाहिए
6, अच्छी कामकाजी स्थिति में धनुष बनाने के लिए, अक्षीय, पार्श्व, बारी हस्तांतरण पाइप स्थापना त्रुटि सहित विरूपण में विस्तार जोड़ों स्थापित नहीं कर सकते
7, विस्तार जोड़ों स्थापित, चल रहा है प्रणाली में आगे बढ़ने से पहले सभी पीले रंग के पेंट को हटाने के लिए एक फिक्स्ड पेंच खो
8, कपड़े फाइबर विस्तार संयुक्त पूर्व संपीड़न के उचित संचालन के लिए स्थापना के कारण तन्यता विस्थापन के अधीन नहीं है, पाइपलाइन विचलन नहीं कर सकते हैं,विस्थापन और अक्षीय विस्तार, यह ध्यान दिया जाना चाहिए कि स्क्रैच के खिलाफ सुरक्षा के लचीले अंगूठी, के रूप में जल्द से जल्द स्थापित करने के लिए समर्थन बोर्ड को अलग करने के लिए, ताकि सामान्य कामकाजी स्थिति में
आवेदनः
तेल और गैस, निर्जलकरण, शीतलन प्रणाली, पंप, रासायनिक संयंत्र, हीटिंग, वेंटिलेशन
और एयर कंडीशनिंग, जहाज निर्माण, ऑफशोर अनुप्रयोग, जल उपचार संयंत्र
जल निकासी, सैनिटरी पाइप सिस्टम, पल्स और पेपर प्लांट, ठंडा या गर्म पानी के लिए पाइप सिस्टम, शीतलन प्रणाली बिजली उत्पादन, फॉस्फेट प्लांट, पीने का पानी, खाद्य प्रक्रिया
