एसएस धातु बेलोव विस्तार जोड़ों के साथ CL150 PN16 PN25
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | DEYE |
| प्रमाणन | ISO9001:2015 PED |
| मॉडल संख्या | डीवाई-आरजे-यू12 |
| Document | Product Brochure PDF |
| न्यूनतम आदेश मात्रा | 10PCS |
| मूल्य | USD2-USD25 each |
| पैकेजिंग विवरण | कार्टन बॉक्स + प्लाई लकड़ी के मामले या कार्टन + पैलेट |
| प्रसव के समय | सामान्य ऑर्डर के लिए 20 दिन, स्टॉक की गई वस्तुओं के लिए 7 दिन |
| भुगतान शर्तें | टी/टी, एल/सी, डी/पी |
| आपूर्ति की क्षमता | 1000 पीसीएस एक महीने |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
व्हाट्सएप:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रकार | एकल क्षेत्र प्रकार, जुड़वां क्षेत्र प्रकार, डबल क्षेत्र प्रकार, डबल बॉल प्रकार, यूनियन फिटिंग प्रकार | रबड़ सामग्री | ईपीडीएम, एनबीआर, बूना, नियोप्रीन, विटन, पीटीएफई, हाइपलॉन |
|---|---|---|---|
| निकला हुआ किनारा प्रकार | एचडीजी, इलेक्ट्रिक, जस्ती, जिंक लेपित, स्टेनलेस स्टील | रेटिंग | PN10 PN16 PN25 CL150LBS 150# |
| आकार | 2 " (DN50MM) -144" ((DN3600MM) | ||
| प्रमुखता देना | धातु बफ़ल विस्तार जोड़ों,एसएस बफ़ल विस्तार जोड़ों,PN25 निचले जोड़ों का विस्तार |
||
उत्पाद विवरण

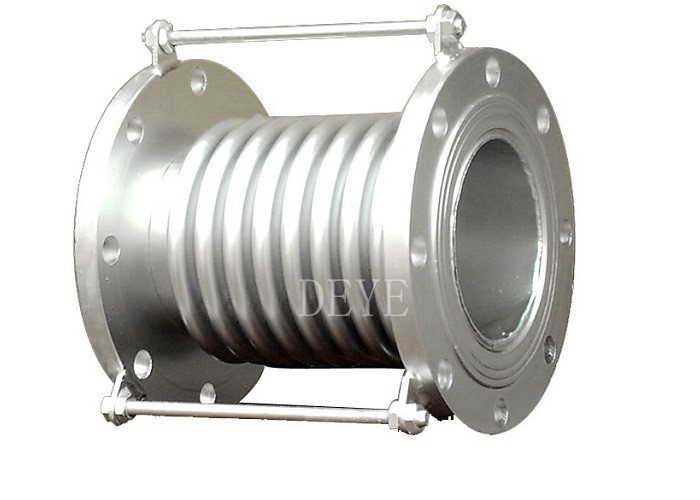

SS METAL BELLOWS CL150 PN16 PN25 के साथ विस्तार जोड़
धातु विस्तार जोड़ पाइपलाइनों, कंटेनरों और मशीनों में थर्मल विस्तार और सापेक्ष गति के लिए क्षतिपूर्ति तत्व हैं।
आवेदन के आधार पर, वे एक या एक से अधिक धातु के लहराती पाइप, दोनों छोरों पर कनेक्टर और खींचने की छड़ों से बने होते हैं।
वे गति के तीन बुनियादी प्रकारों के आधार पर भिन्न होते हैंः अक्षीय, कोणीय और पार्श्व विस्तार जोड़। विस्तार जोड़ों का उपयोग विभिन्न क्षेत्रों में किया जाता है
जैसे ऊर्जा उत्पादन, कागज निर्माण उद्योग, रासायनिक उद्योग, जल उपचार, तेल और प्राकृतिक गैस। विस्तार जोड़ों का उपयोग किया जा सकता है
पाइपलाइन में थर्मल गति या कंपन के बावजूद।
आकार सीमाः
1-48
परियोजना सामग्री ग्रेडः
कार्बन स्टीलः ST37, Q235, A105
ऑस्टेनिटिक स्टेनलेस स्टील्सः 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
निकेल मिश्र धातुः इनकोनेल 600, इनकोनेल 601, इनकोनेल 625, इनकोलोय 800, इनकोलोय 800एच, इनकोलोय 825, मोनेल 400,
भोजन विस्तार जोड़/धातु विस्तार जोड़ के तकनीकी चित्र
प्रकार 01 आयाम
| आकार | रिपल | कार्य दबाव ((बार) | प्रभावशाली | मैक्स. | आपूर्ति की गई लंबाई ((मिमी) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | क्षेत्रफल | ओवरडोज | ||||||
| डीएन | मात्रा | अक्षीय क्षतिपूर्ति ((मिमी) | संपीड़न के लिए बल ((एन/मिमी) | (cm)2) | (मिमी) | फ्लैंग्ड एंड | वेल्डेड अंत | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
प्रकार 02 आयाम
| एनपीएस | रिपल | कार्य दबाव ((बार) | प्रभावशाली | मैक्स. | आपूर्ति की गई लंबाई ((मिमी) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | क्षेत्रफल | ओवरडोज। | ||||||
| डीएन | मात्रा | अक्षीय क्षतिपूर्ति ((मिमी) | संपीड़न के लिए बल ((एन/मिमी) | (cm)2) | (मिमी) | फ्लैंग्ड एंड | वेल्डेड अंत | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
धातु के विस्तार जोड़ों का उपयोग किस प्रकार किया जाता है?
धातु के धनुष और विस्तार जोड़ों का उपयोग आमतौर पर विभिन्न अनुप्रयोगों में पाइपलाइनों और उपकरणों में थर्मल विस्तार, कंपन, गलत संरेखण और अन्य प्रकार के आंदोलनों की भरपाई के लिए किया जाता है।यहाँ धातु बफ़ल और विस्तार जोड़ों के लिए कुछ आम अनुप्रयोग हैं:
•एचवीएसी प्रणाली: धातु के धनुष और विस्तार जोड़ों का उपयोग हीटिंग, वेंटिलेशन,और तापमान और दबाव में परिवर्तन के कारण थर्मल विस्तार और संकुचन को अवशोषित करने के लिए एयर कंडीशनिंग (एचवीएसी) सिस्टम.
•एयरोस्पेस उद्योग
पेट्रोकेमिकल उद्योग
•ऊर्जा उत्पादन
•चिकित्सा उपकरण
•ऑटोमोबाइल उद्योग
•सेमीकंडक्टर उद्योग: सेमीकंडक्टर उद्योग में वैक्यूम कक्षों और अन्य उपकरणों में आंदोलन और कंपन की भरपाई के लिए धातु के धूल और विस्तार जोड़ों का उपयोग किया जाता है।
मेरे विशिष्ट अनुप्रयोग के लिए सही धातु विस्तार जोड़ का चयन कैसे करें?
धातु बफ़ल और विस्तार जोड़ों के लिए सही सामग्री का चयन विशिष्ट उद्योग अनुप्रयोगों में उनकी स्थायित्व और विश्वसनीयता सुनिश्चित करने के लिए महत्वपूर्ण है।सामग्री चुनते समय विचार करने के लिए कुछ बातें:
- तापमानः सामग्री को आवेदन के तापमान सीमा का सामना करने में सक्षम होना चाहिए। विभिन्न सामग्रियों में विभिन्न तापमान सीमाएं होती हैं,इसलिए यह एक ऐसी सामग्री चुनना महत्वपूर्ण है जो अपेक्षित तापमान सीमा को संभाल सके.
- संक्षारण प्रतिरोधः ऐसे उद्योगों में जहां संक्षारक पदार्थ मौजूद हों, वहां संक्षारण प्रतिरोधी सामग्री चुनना महत्वपूर्ण है।स्टेनलेस स्टील और इनकोनेल जैसी सामग्रियों का उपयोग अक्सर उनके जंग प्रतिरोधी गुणों के लिए किया जाता है.
- दबावः सामग्री को आवेदन के दबाव का सामना करने में सक्षम होना चाहिए। विभिन्न सामग्रियों में अलग-अलग दबाव रेटिंग होती है,इसलिए यह एक ऐसी सामग्री चुनना महत्वपूर्ण है जो अपेक्षित दबाव सीमा को संभाल सके।.
- लचीलापन: सामग्री को आवेदन में आंदोलन और कंपन को समायोजित करने के लिए पर्याप्त लचीला होना चाहिए। इनकोनेल और टाइटेनियम जैसी सामग्रियों का उपयोग अक्सर उनकी उच्च लचीलापन के लिए किया जाता है।
- लागतः सामग्री की लागत को विशिष्ट उद्योग अनुप्रयोग के संबंध में विचार किया जाना चाहिए। कुछ सामग्री दूसरों की तुलना में अधिक महंगी होती है,इसलिए यह महत्वपूर्ण है कि आवेदन के लिए एक लागत प्रभावी सामग्री चुनें.
किसी विशिष्ट उद्योग के अनुप्रयोग के लिए सर्वोत्तम सामग्री का निर्धारण करने के लिए धातु के बफ़ल और विस्तार जोड़ों के निर्माता या आपूर्तिकर्ता से परामर्श करना महत्वपूर्ण है।वे क्षेत्र में अपनी विशेषज्ञता और अनुभव के आधार पर मार्गदर्शन और सिफारिशें दे सकते हैं.
बेलोव्स सिस्टम्स के इंजीनियरिंग और तकनीकी बिक्री कर्मचारी आपके आवेदन के आधार पर सही सामग्री चयन करने में आपकी सहायता कर सकते हैं।
विशेषताएं
अक्षीय आंदोलनों (विस्तार और संपीड़न) को अवशोषित करें।
अक्षीय गति धनुष की आयामी लंबाई में परिवर्तन है
उसकी अनुदैर्ध्य धुरी के समानांतर दिशा में।
पार्श्व आंदोलनों को अवशोषित करें।
पार्श्व गति धनुष के एक छोर से दूसरे छोर तक उसके अनुदैर्ध्य अक्ष के लंबवत दिशा में सापेक्ष विस्थापन है।
कोणीय और घुमावदार आंदोलनों को अवशोषित करें।
कोणीय गति धनुष की अनुदैर्ध्य धुरी का एक घूर्णन बिंदु की ओर घूर्णन विस्थापन है। मोड़ एक मोड़ को संदर्भित करता है
धूल के दूसरे छोर के संबंध में धूल के मध्य रेखा के बारे में।
कंपन को कम करें।
रबर विस्तार जोड़ों को अलग या उपकरण से उत्पन्न कंपन को कम करने के लिए।
कंपन की मात्रा कम हो जाती है और वे इन प्रतिकूल प्रभावों से उपकरण की रक्षा करते हैं।
मंद ध्वनि संचरण।
रबर विस्तार जोड़ों के कारण ध्वनि के संचरण को कम करने की प्रवृत्ति होती है
रबर जोड़ के मैनुअल और स्थापना नोट्स
1, विस्तार जोड़ों की स्थापना विस्तार पाइपिंग निर्माण चित्र और स्थापना निर्देशों के अनुसार किया जाना चाहिए
2, पाइपलाइन के विस्तार संयुक्त स्थापित करने के लिए अनुमानित होना चाहिए
और विस्तार जोड़ों को एक भूमिका निभाने के लिए बनाया जा सकता है, इसलिए सेटिंग्स के अभिविन्यास और निर्धारण को तकनीकी जानकारी के डिजाइन विभागों के सख्ती से अनुपालन में होना चाहिए।एक निश्चित समर्थन की स्थापना का सिद्धांत, कृपया "बेल्लोव्स विस्तार जोड़ों की स्थापना गाइड" देखें।
3, एक बफ़ल विस्तार संयुक्त के साथ एक पतली स्टेनलेस स्टील प्लेट के साथ गठित है, तो खो में ले जाने, उठाने और वेल्डिंग ध्यान रखना चाहिए अवधि, खरोंच, चाप को हिट नहीं करने के लिए,वेल्ड छिड़काव और अन्य कारणों के लिए धनुष क्षति
4, स्थापना और पाइपिंग बफ़ल से पहले निकाला जाना चाहिए विदेशी शरीर बफ़ल के सामान्य आंदोलन सुनिश्चित करने के लिए
5, एक प्रवाह मीडिया विस्तार संयुक्त के लिए अनुरोध पर प्रवाह तीर स्थापित करने के लिए आवश्यक होना चाहिए
6, अच्छी कामकाजी स्थिति में धनुष बनाने के लिए, अक्षीय, पार्श्व, बारी हस्तांतरण पाइप स्थापना त्रुटि सहित विरूपण में विस्तार जोड़ों स्थापित नहीं कर सकते
7, विस्तार जोड़ों स्थापित, चल रहा है प्रणाली में आगे बढ़ने से पहले सभी पीले रंग के पेंट को हटाने के लिए एक फिक्स्ड पेंच खो
8, कपड़े फाइबर विस्तार संयुक्त पूर्व संपीड़न के उचित संचालन के लिए स्थापना के कारण तन्यता विस्थापन के अधीन नहीं है, पाइपलाइन विचलन नहीं कर सकते हैं,विस्थापन और अक्षीय विस्तार, यह ध्यान दिया जाना चाहिए कि स्क्रैच के खिलाफ सुरक्षा के लचीले अंगूठी, के रूप में जल्द से जल्द स्थापित करने के लिए समर्थन बोर्ड को अलग करने के लिए, ताकि सामान्य कामकाजी स्थिति में
आवेदनः
तेल और गैस, निर्जलकरण, शीतलन प्रणाली, पंप, रासायनिक संयंत्र, हीटिंग, वेंटिलेशन
और एयर कंडीशनिंग, जहाज निर्माण, ऑफशोर अनुप्रयोग, जल उपचार संयंत्र
जल निकासी, सैनिटरी पाइप सिस्टम, पल्स और पेपर प्लांट, ठंडा या गर्म पानी के लिए पाइप सिस्टम, शीतलन प्रणाली बिजली उत्पादन, फॉस्फेट प्लांट, पीने का पानी, खाद्य प्रक्रिया
