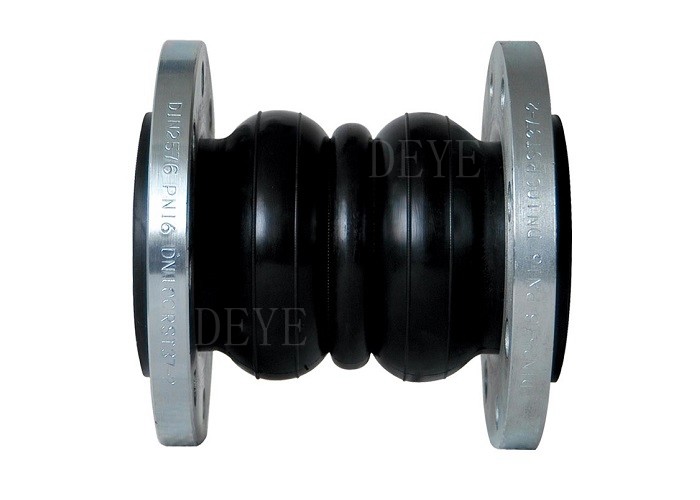

ईपीडीएम एनबीआर दो बॉल ट्विन गोलाकार रबर विस्तार संयुक्त के साथ जस्ती फ्लैंज

ईपीडीएम एनबीआर दो बॉल जुड़वां गोलाकार रबर संयुक्त गैल्वेनाइज्ड फ्लैंग के साथ

लचीला रबर जोड़, जिसे रबर जोड़ के रूप में संक्षिप्त किया जाता है, एक जोड़ है जो कपड़े से प्रबलित रबर भागों और सपाट चलती जोड़ों से बना है,

धातु के फ्लैंग्स या पाइप लाइन के कंपन पृथक्करण, शोर को कम करने और विस्थापन के लिए उपयोग किए जाने वाले फिलामेंट पाइप फ्लैंग्स।

यह उच्च लोच, उच्च वायुरोधी, मध्यम प्रतिरोध और मौसम प्रतिरोध के साथ एक पाइपलाइन जोड़ है।

डबल स्फीयर रबर ज्वाइंट जिसमें बाहर से दो वेरगेशन होते हैं, फिट फ्लैंग्स को ठंडी जिंक/गल्वांसयुक्त सतह के साथ किया जाता है।
फ्लैंग्स कार्बन स्टील, गैल्वेनाइज्ड और स्टेनलेस स्टील से बने हो सकते हैं।

मुख्य स्पेयर पार्ट्स की सामग्री

आपूर्ति का दायरा

डिजाइन दबाव

प्रौद्योगिकी/तकनीकी डेटाशीट

ट्विन स्फीयर रबर विस्तार संयुक्त

विशेषताएं

अवशोषित अक्षीय आंदोलन (विस्तार और संपीड़न)
अक्षीय गति धनुष की आयामी लंबाई में परिवर्तन है
उसकी अनुदैर्ध्य धुरी के समानांतर दिशा

अवशोषित पार्श्व आंदोलन
पार्श्व गति धनुष के एक छोर से दूसरे छोर तक उसके अनुदैर्ध्य अक्ष के लंबवत दिशा में सापेक्ष विस्थापन है।

कोणीय और घुमावदार आंदोलनों को अवशोषित करें
कोणीय गति धनुष की अनुदैर्ध्य धुरी का एक घूर्णन बिंदु की ओर घूर्णन विस्थापन है। मोड़ एक मोड़ को संदर्भित करता है
दूसरे छोर के संबंध में धनुष के अंत, धनुष के केंद्र रेखा के बारे में

कंपन को कम करें
रबर विस्तार जोड़ों को अलग या उपकरण से उत्पन्न कंपन को कम करने के लिए।
कंपन की मात्रा कम हो जाती है और वे इन प्रतिकूल प्रभावों से उपकरण की रक्षा करते हैं।

मंद ध्वनि संचरण
रबर विस्तार जोड़ों के कारण ध्वनि के संचरण को कम करने की प्रवृत्ति होती है

रबर जोड़ के मैनुअल और स्थापना नोट्स

1, विस्तार जोड़ों की स्थापना पाइपिंग के विस्तार के अनुसार किया जाना चाहिए

अनुरोधित निर्माण चित्र और स्थापना निर्देश।

2, पाइपलाइन के विस्तार संयुक्त स्थापित करने के लिए अनुमानित होना चाहिए

और विस्तार जोड़ों को एक भूमिका निभाने के लिए बनाया जा सकता है, इसलिए सेटिंग्स के अभिविन्यास और निर्धारण को तकनीकी जानकारी के डिजाइन विभागों के सख्ती से अनुपालन में होना चाहिए।एक निश्चित समर्थन की स्थापना का सिद्धांत, कृपया "बेल्लोव्स विस्तार जोड़ों की स्थापना गाइड" देखें।

3, एक बफ़ल विस्तार संयुक्त के साथ एक पतली स्टेनलेस स्टील प्लेट के साथ गठित है, तो खो में ले जाने, उठाने और वेल्डिंग ध्यान रखना चाहिए अवधि, खरोंच, चाप को हिट नहीं करने के लिए,वेल्ड छिड़काव और अन्य कारणों के लिए धनुष क्षति.

4, को स्थापित करने से पहले हटा दिया जाना चाहिए और पाइपिंग बफ़ल को सामान्य गति सुनिश्चित करने के लिए विदेशी शरीर।

5, मीडिया के प्रवाह के लिए विस्तार संयुक्त के अनुरोध पर प्रवाह तीर स्थापित करने के लिए आवश्यक किया जाना चाहिए।

6अच्छी कामकाजी स्थिति में धनुष बनाने के लिए, अक्षीय, पार्श्व, मोड़ हस्तांतरण पाइप स्थापना त्रुटि सहित विरूपण में विस्तार जोड़ों को स्थापित नहीं कर सकते हैं।

7, विस्तार जोड़ों स्थापित, चल रहा है प्रणाली में आगे बढ़ने से पहले सभी पीले रंग के पेंट को हटाने के लिए एक फिक्स्ड पेंच खो

8, कपड़े फाइबर विस्तार संयुक्त पूर्व संपीड़न के उचित संचालन के लिए स्थापना के कारण तन्यता विस्थापन के अधीन नहीं है, पाइपलाइन विचलन नहीं कर सकते हैं,विस्थापन और अक्षीय विस्तार, यह ध्यान दिया जाना चाहिए कि स्क्रैच के खिलाफ सुरक्षा की लचीली अंगूठी, समर्थन बोर्ड को नष्ट करने के लिए जितनी जल्दी हो सके स्थापित किया, ताकि सामान्य कामकाजी स्थिति में।

आवेदनः

तेल और गैस, निर्जलकरण, शीतलन प्रणाली, पंप, रासायनिक संयंत्र, हीटिंग, वेंटिलेशन
और एयर कंडीशनिंग, जहाज निर्माण, ऑफशोर अनुप्रयोग, जल उपचार संयंत्र
जल निकासी, सैनिटरी पाइप सिस्टम, पल्स और पेपर प्लांट, ठंडा या गर्म पानी के लिए पाइप सिस्टम, शीतलन प्रणाली बिजली उत्पादन, फॉस्फेट प्लांट, पीने का पानी, खाद्य प्रक्रिया
