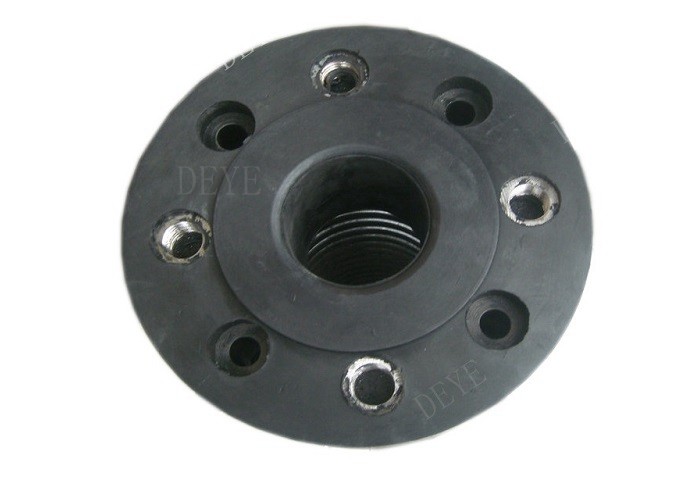

टकराव अवशोषक के लिए टाई रॉड के साथ रबर कॉम्पैक्ट संयुक्त PN16 PN10

टायर के साथ रबर संकुचित जोड़ों के लिए आघात अवशोषक PN16

ये जोड़ बेलनाकार आकार के होते हैं और ईपीडीएम इलास्टोमर से बने होते हैं।

संपीड़कों, वाल्वों, निर्माण मशीनरी, आदि को कम करने और मामूली कंपन को अवशोषित करने के लिए।

शरीर में कोई धातु भाग नहीं है जो परिवहन किया जा रहा द्रव या काउंटर फ्लैंग्स के संपर्क में आए।

आंतरिक भाग में कार्बन स्टील के सम्मिलन लगाए गए हैं।

डीएन 80 से मॉडल आंतरिक दबाव से जोर का मुकाबला करने के लिए कार्बन स्टील में आंतरिक टाई-रॉड स्पेसर से लैस हैं।

कंपन अवशोषक जोड़ों का उपयोग अक्षीय या पार्श्व आंदोलनों, बड़े आयाम के कंपन, मोड़ या

प्रत्येक जोड़ों को हमेशा दो निश्चित बिंदुओं के बीच स्थापित किया जाना चाहिए।

आपूर्ति की गई H लंबाई पर बिना किसी प्रारंभिक तनाव के। संभोग फ्लैंग्स समानांतर और ठीक से पंक्तिबद्ध होना चाहिए।

मुख्य स्पेयर पार्ट्स की सामग्री

आपूर्ति का दायरा

डिजाइन दबाव

प्रौद्योगिकी/तकनीकी डेटाशीट

कॉम्पैक्ट जोड़ का आयाम

विशेषताएं

अवशोषित अक्षीय आंदोलन (विस्तार और संपीड़न)
अक्षीय गति धनुष की आयामी लंबाई में परिवर्तन है
उसकी अनुदैर्ध्य धुरी के समानांतर दिशा में।

अवशोषित पार्श्व आंदोलन
पार्श्व गति धनुष के एक छोर से दूसरे छोर तक उसके अनुदैर्ध्य अक्ष के लंबवत दिशा में सापेक्ष विस्थापन है।

कोणीय और घुमावदार आंदोलनों को अवशोषित करें
कोणीय गति धनुष की अनुदैर्ध्य धुरी का एक घूर्णन बिंदु की ओर घूर्णन विस्थापन है। मोड़ एक मोड़ को संदर्भित करता है
धूल के दूसरे छोर के संबंध में धूल के मध्य रेखा के बारे में।

कंपन को कम करें
रबर विस्तार जोड़ों को अलग या उपकरण से उत्पन्न कंपन को कम करने के लिए।
कंपन की मात्रा कम हो जाती है और वे इन प्रतिकूल प्रभावों से उपकरण की रक्षा करते हैं।

मंद ध्वनि संचरण
रबर विस्तार जोड़ों के कारण ध्वनि के संचरण को कम करने की प्रवृत्ति होती है

रबर जोड़ के मैनुअल और स्थापना नोट्स

1, विस्तार जोड़ों की स्थापना विस्तार पाइपिंग निर्माण चित्र और स्थापना निर्देशों के अनुसार किया जाना चाहिए

2, पाइपलाइन के विस्तार संयुक्त स्थापित करने के लिए अनुमानित होना चाहिए

और विस्तार जोड़ों को एक भूमिका निभाने के लिए बनाया जा सकता है, इसलिए सेटिंग्स के अभिविन्यास और निर्धारण को तकनीकी जानकारी के डिजाइन विभागों के सख्ती से अनुपालन में होना चाहिए।एक निश्चित समर्थन की स्थापना का सिद्धांत, कृपया "बेल्लोव्स विस्तार जोड़ों की स्थापना गाइड" देखें।

3, एक बफ़ल विस्तार संयुक्त के साथ एक पतली स्टेनलेस स्टील प्लेट के साथ गठित है, तो खो में ले जाने, उठाने और वेल्डिंग ध्यान रखना चाहिए अवधि, खरोंच, चाप को हिट नहीं करने के लिए,वेल्ड छिड़काव और अन्य कारणों के लिए धनुष क्षति

4, स्थापना और पाइपिंग बफ़ल से पहले निकाला जाना चाहिए विदेशी शरीर बफ़ल के सामान्य आंदोलन सुनिश्चित करने के लिए

5, एक प्रवाह मीडिया विस्तार संयुक्त के लिए अनुरोध पर प्रवाह तीर स्थापित करने के लिए आवश्यक होना चाहिए

6, अच्छी कामकाजी स्थिति में धनुष बनाने के लिए, अक्षीय, पार्श्व, बारी हस्तांतरण पाइप स्थापना त्रुटि सहित विरूपण में विस्तार जोड़ों स्थापित नहीं कर सकते

7, विस्तार जोड़ों स्थापित, चल रहा है प्रणाली में आगे बढ़ने से पहले सभी पीले रंग के पेंट को हटाने के लिए एक फिक्स्ड पेंच खो

8, कपड़े फाइबर विस्तार संयुक्त पूर्व संपीड़न के उचित संचालन के लिए स्थापना के कारण तन्यता विस्थापन के अधीन नहीं है, पाइपलाइन विचलन नहीं कर सकते हैं,विस्थापन और अक्षीय विस्तार, यह ध्यान दिया जाना चाहिए कि स्क्रैच के खिलाफ सुरक्षा के लचीले अंगूठी, के रूप में जल्द से जल्द स्थापित करने के लिए समर्थन बोर्ड को अलग करने के लिए, ताकि सामान्य कामकाजी स्थिति में

आवेदनः

तेल और गैस, निर्जलकरण, शीतलन प्रणाली, पंप, रासायनिक संयंत्र, हीटिंग, वेंटिलेशन
और एयर कंडीशनिंग, जहाज निर्माण, ऑफशोर अनुप्रयोग, जल उपचार संयंत्र
जल निकासी, सैनिटरी पाइप सिस्टम, पल्स और पेपर प्लांट, ठंडा या गर्म पानी के लिए पाइप सिस्टम, शीतलन प्रणाली बिजली उत्पादन, फॉस्फेट प्लांट, पीने का पानी, खाद्य प्रक्रिया
